Тормоз — HITACHI EX100WD-3C

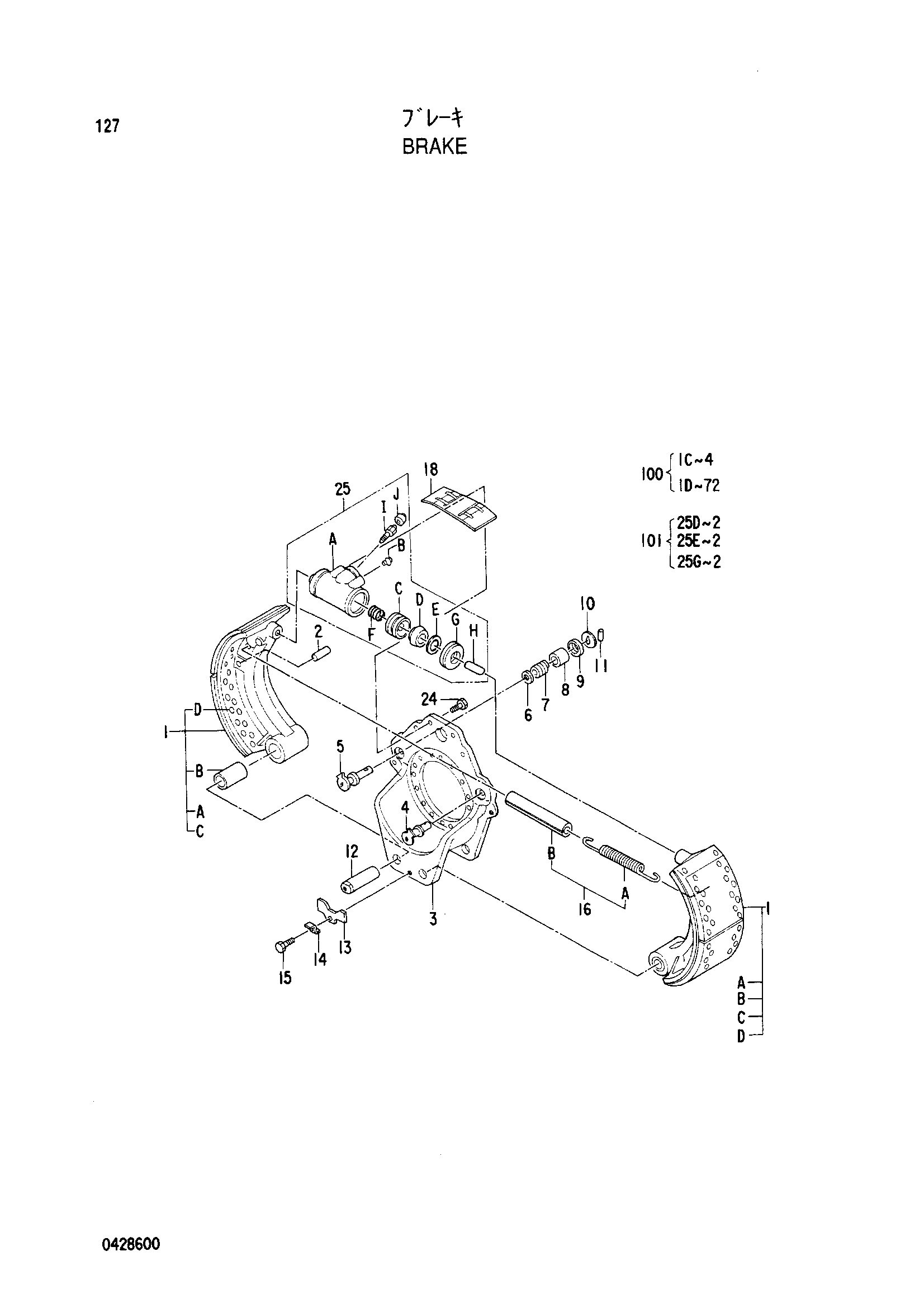

Заводская схема «Тормоз» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4297430 | Тормоз | 1 | |
| 1 | 0428601 | Башмак в сборе | 2 |
| 1B | 0428602 | Втулка | 1 |
| 1D | 0329025 | Заклёпка | 36 |
| 2 | 0329002 | Палец | 1 |
| 3 | 0329003 | Кронштейн | 1 |
| 4 | 0329004 | Кулачок | 1 |
| 5 | 0329032 | Кулачок | 1 |
| 6 | 0329005 | Шайба | 2 |
| 7 | 0329006 | Пружина | 2 |
| 8 | 0329007 | Защитный чехол | 2 |
| 9 | 0329008 | Крышка | 2 |
| 10 | 0329009 | Индикатор | 2 |
| 11 | 0329010 | Палец | 2 |
| 12 | 0329011 | Палец | 2 |
| 13 | 0329012 | Стопорная пластина | 1 |
| 14 | 0329013 | Стопорная шайба | 1 |
| 15 | 0329014 | Болт | 1 |
| 16 | 0329015 | Пружина в сборе | 1 |
| 18 | 0329016 | Крышка | 1 |
| 24 | 0329021 | Болт | 2 |
| 25 | 0329022 | Гидроцилиндр. в сборе | 1 |
| 25B | 0428603 | Сиденье | 1 |
| 25C | 0329027 | Поршень | 2 |
| 25F | 0329026 | Пружина | 1 |
| 25G | 0329028 | Защитный чехол | 2 |
| 25H | 0329029 | Шток | 2 |
| 25I | 0329030 | Сапун | 1 |
| 25J | 0329031 | Колпачок | 1 |
| 100 | 0428604 | Комплект лининг | 1 |
| 101 | 4224649 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
