Пилотный трубопроводы (аутригер): 4 — HITACHI EX100WD-3C

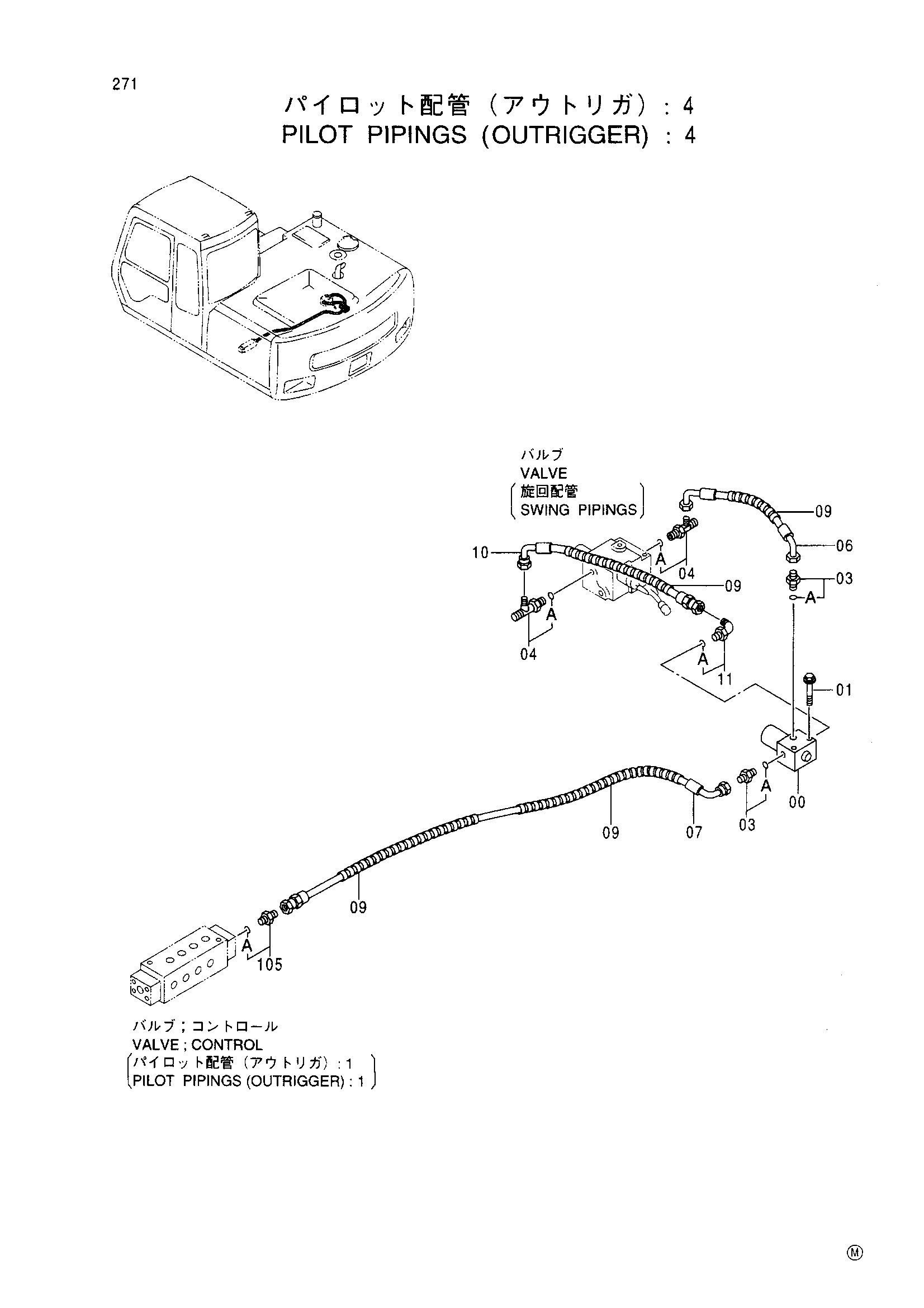

Заводская схема «Пилотный трубопроводы (аутригер): 4» для HITACHI EX100WD-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Электромагнитный клапан | 1 |
| 01 | J010865 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4203171 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4341516 | Нейлоновый шланг | 1 |
| 07 | 4341142 | Нейлоновый шланг | 1 |
| 09 | 4133527 | Защитный кожух | 5 |
| 10 | 4244519 | Нейлоновый шланг | 1 |
| 11 | 4154670 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 105 | 4200465 | Адаптер | 1 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
