Детали пола — HITACHI EX100WD-3

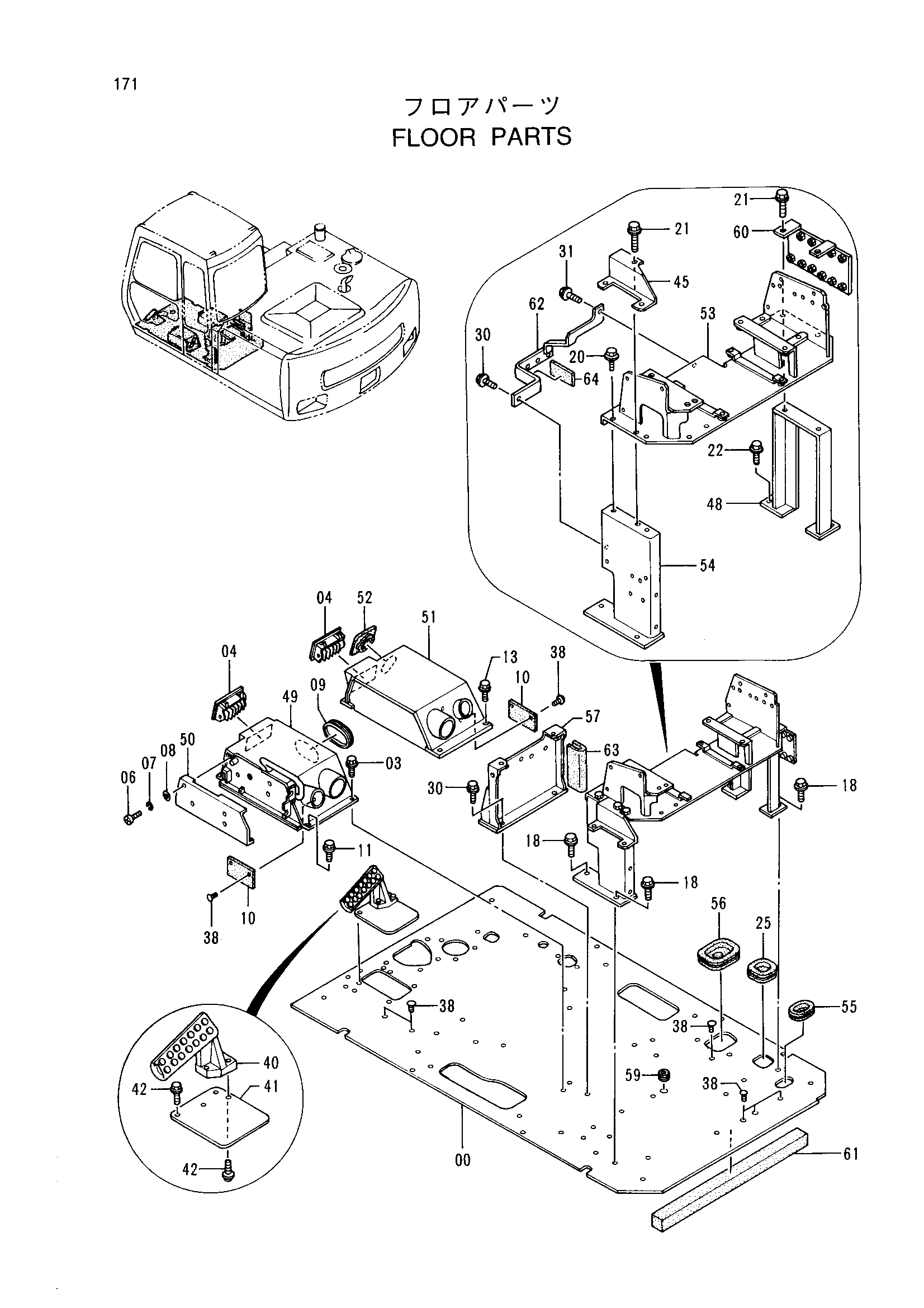

Заводская схема «Детали пола» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012091 | Пластина | 1 |
| 03 | J011030 | Болт с шайбой | 3 |
| 04 | 4259639 | Решётка | 2 |
| 06 | J850645 | Винт | 4 |
| 07 | J251006 | Пружинная шайба | 4 |
| 08 | J250006 | Плоская шайба | 4 |
| 09 | 4280565 | Резиновая втулка | 1 |
| 10 | 4287258 | Резиновая прокладка | 2 |
| 11 | J011025 | Болт с шайбой | 1 |
| 13 | J011030 | Болт с шайбой | 4 |
| 18 | J011030 | Болт с шайбой | 3 |
| 20 | J011020 | Болт с шайбой | 2 |
| 21 | J011025 | Болт с шайбой | 3 |
| 22 | J021030 | Болт с шайбой | 1 |
| 25 | 4205080 | Резиновая втулка | 1 |
| 30 | J011030 | Болт с шайбой | 5 |
| 31 | J010816 | Болт с шайбой | 1 |
| 38 | 4280359 | Зажим | 10 |
| 40 | 1015477 | Подставка для ног | 1 |
| 41 | 3052543 | Крышка | 1 |
| 42 | J011035 | Болт с шайбой | 4 |
| 45 | 8051885 | Кронштейн | 1 |
| 48 | 8056789 | Опора | 1 |
| 49 | 6011935 | Короб | 1 |
| 50 | 8051347 | Крышка | 1 |
| 51 | 7024363 | Короб | 1 |
| 52 | 4263965 | Резиновая втулка | 1 |
| 53 | 6013491 | Кронштейн | 1 |
| 54 | 7028164 | Опора | 1 |
| 55 | 4276794 | Резиновая втулка | 1 |
| 56 | 4276792 | Резиновая втулка | 1 |
| 57 | 7028362 | Кронштейн | 1 |
| 59 | 4205084 | Резиновая втулка | 1 |
| 60 | 8058656 | Кронштейн | 1 |
| 61 | 4333869 | Резиновая прокладка | 1 |
| 62 | 8061251 | Кронштейн | 1 |
| 63 | 4344190 | Резиновая прокладка | 1 |
| 64 | 4344187 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
