Воздушный компрессор трубопроводы двигатель боковой — HITACHI EX100WD-3

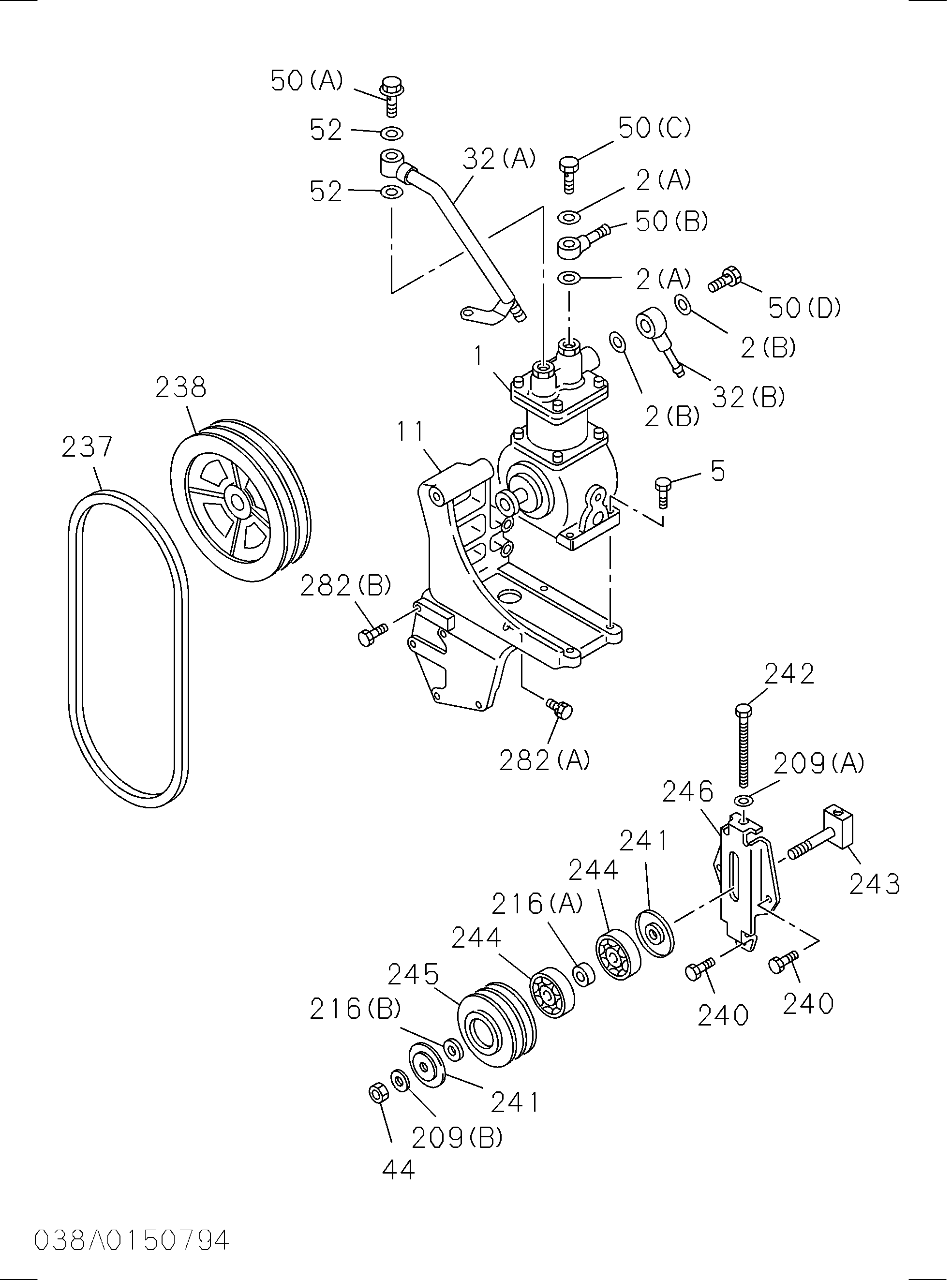

Заводская схема «Воздушный компрессор трубопроводы двигатель боковой» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8970416790 | Компрессор в сборе воздушный | 1 |
| 2(A) | 9095714180 | Прокладка воздушный кмпр | 2 |
| 2(B) | 9095714220 | Прокладка воздушный кмпр | 2 |
| 5 | 0500410300 | Болт воздушный кмпр крепление | 3 |
| 5 | 0280810300 | Болт воздушный кмпр крепление | 3 |
| 5 | 0501410350 | Болт воздушный кмпр крепление | 1 |
| 5 | 0280810350 | Болт воздушный кмпр крепление | 1 |
| 11 | 8970120681 | Кронштейн воздушный кмпр | 1 |
| 32(A) | 8970175040 | Трубка воздушный, воздушный кмпр | 1 |
| 32(B) | 8970440220 | Трубка воздушный, воздушный кмпр | 1 |
| 44 | 9991105160 | Гайка | 1 |
| 50(A) | 1096751220 | Соединение проушина, воздушный трубка | 1 |
| 50(B) | 8970179010 | Соединение проушина, воздушный трубка | 1 |
| 50(C) | 1096750580 | Соединение проушина, воздушный трубка | 1 |
| 50(D) | 1096750600 | Соединение проушина, воздушный трубка | 1 |
| 52 | 9095714200 | Прокладка проушина болт, воздушный трубка | 2 |
| 209(A) | 9091605080 | Шайба PL | 1 |
| 209(B) | 9091646160 | Шайба PL | 1 |
| 216(A) | 1136660170 | Проставка крышка | 1 |
| 216(B) | 8943861780 | Проставка крышка | 1 |
| 237 | 8970315030 | Ремень воздушный компрессор | 1 |
| 238 | 8943835992 | Шкив воздушный компрессор | 1 |
| 240 | 0501408200 | Болт тенсионер | 3 |
| 240 | 0280808160 | Болт тенсионер | 3 |
| 241 | 8943827740 | Крышка пыль | 2 |
| 242 | 8943881780 | Болт | 1 |
| 242 | 8971727201 | Болт | 1 |
| 243 | 8943827731 | Шпиндель | 1 |
| 244 | 5098000520 | Подшипник шарик | 2 |
| 245 | 8943861791 | Шкив | 1 |
| 246 | 8943827721 | Кронштейн шкив | 1 |
| 282(A) | 0500410900 | Болт кронштейн, воздушный кмпр | 3 |
| 282(B) | 0501410250 | Болт кронштейн, воздушный кмпр | 1 |
| 282(B) | 0501410350 | Болт кронштейн, воздушный кмпр | 1 |
| 282(B) | 0280810250 | Болт кронштейн, воздушный кмпр | 1 |
| 282(B) | 0280810350 | Болт кронштейн, воздушный кмпр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
