Облицовка (1-3) — HITACHI EX100WD-3

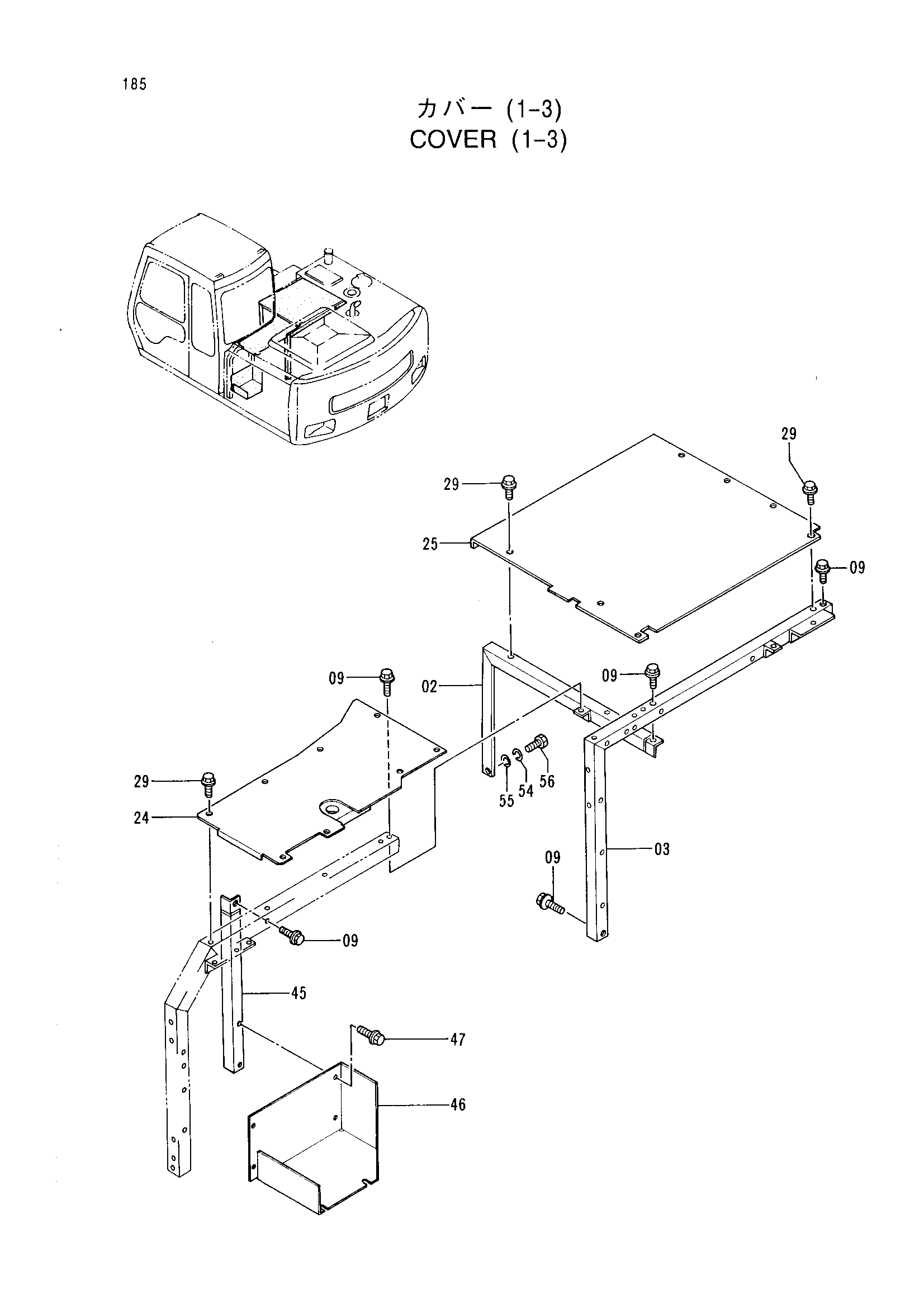

Заводская схема «Облицовка (1-3)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8048346	Опора	1
03	7023154	Опора	1
09	J021025	Болт с шайбой	5
24	8051872	Крышка	1
25	8048350	Крышка	1
29	J031030	Болт с шайбой	15
45	9737927	Опора	1
46	2032495	Крышка	1
47	J021025	Болт с шайбой	6
54	A590910	Пружинная шайба	1
55	A590110	Плоская шайба	1
56	J901020	Болт	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
