Дверь блокировка (1) — HITACHI EX100WD-3

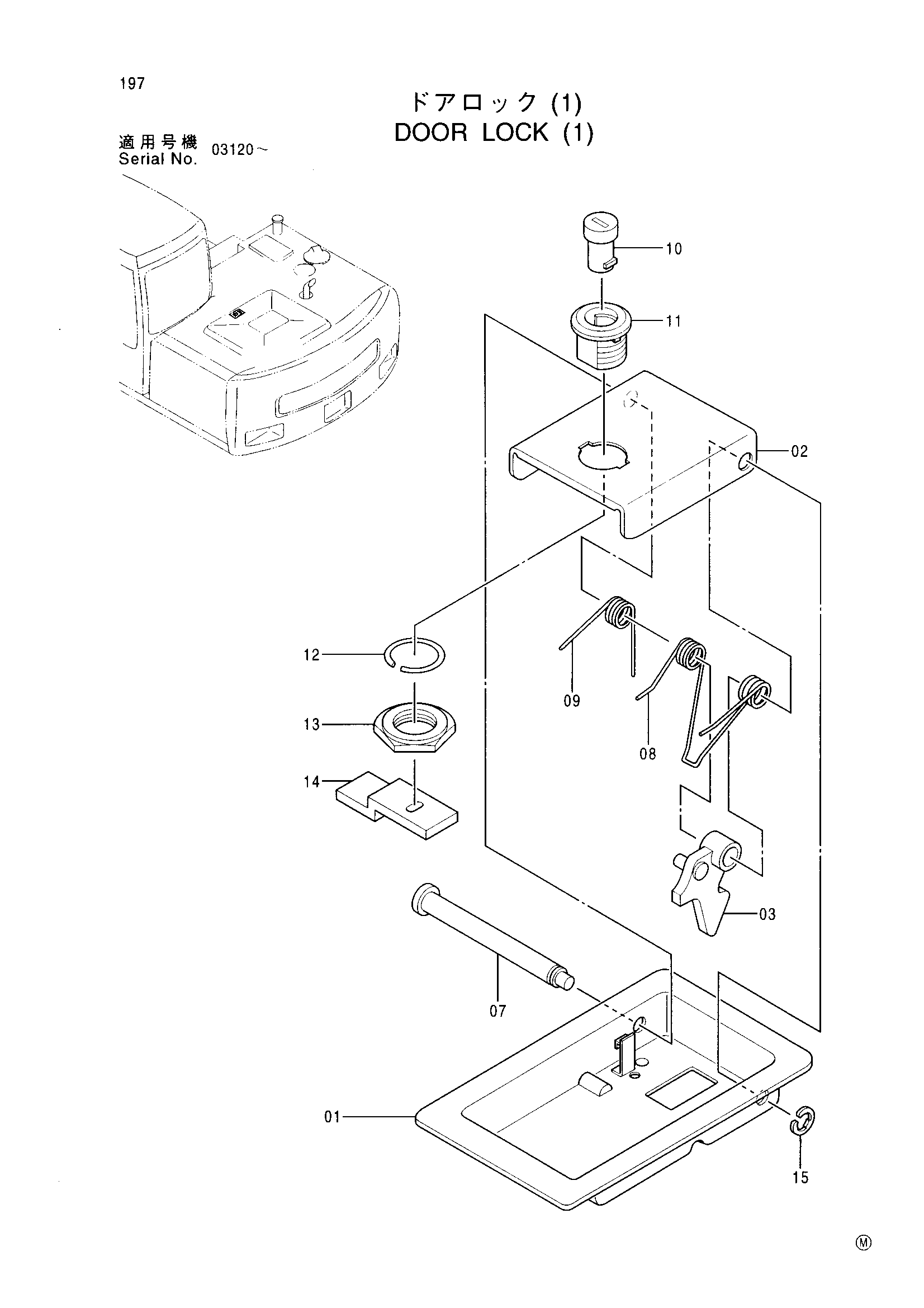

Заводская схема «Дверь блокировка (1)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7017862 замена: 7031001 | Блокировка в сборе | 1 | |
| 7031001 | Блокировка в сборе | 1 | |
| 01 | 8024490 | Крышка | 1 |
| 02 | 8024463 | Защёлка | 1 |
| 03 | 9717542 | Рычаг | 1 |
| 07 | 4134328 | Вал | 1 |
| 08 | 4134319 | Пружина | 1 |
| 09 | 4134320 | Пружина | 1 |
| 10 | 4187085 замена: 4361411 | Гидроцилиндр. блокировка (H800) | 1 |
| 10 | 4361411 | Гидроцилиндр. блокировка(H800 - H808) | 1 |
| 11 | 4187295 | Корпус | 1 |
| 12 | 4134322 | Шайба | 1 |
| 13 | 4134323 | Гайка | 1 |
| 14 | 4134331 | Пластина | 1 |
| 15 | 4112235 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
