Облицовка (1-1) — HITACHI EX100WD-3

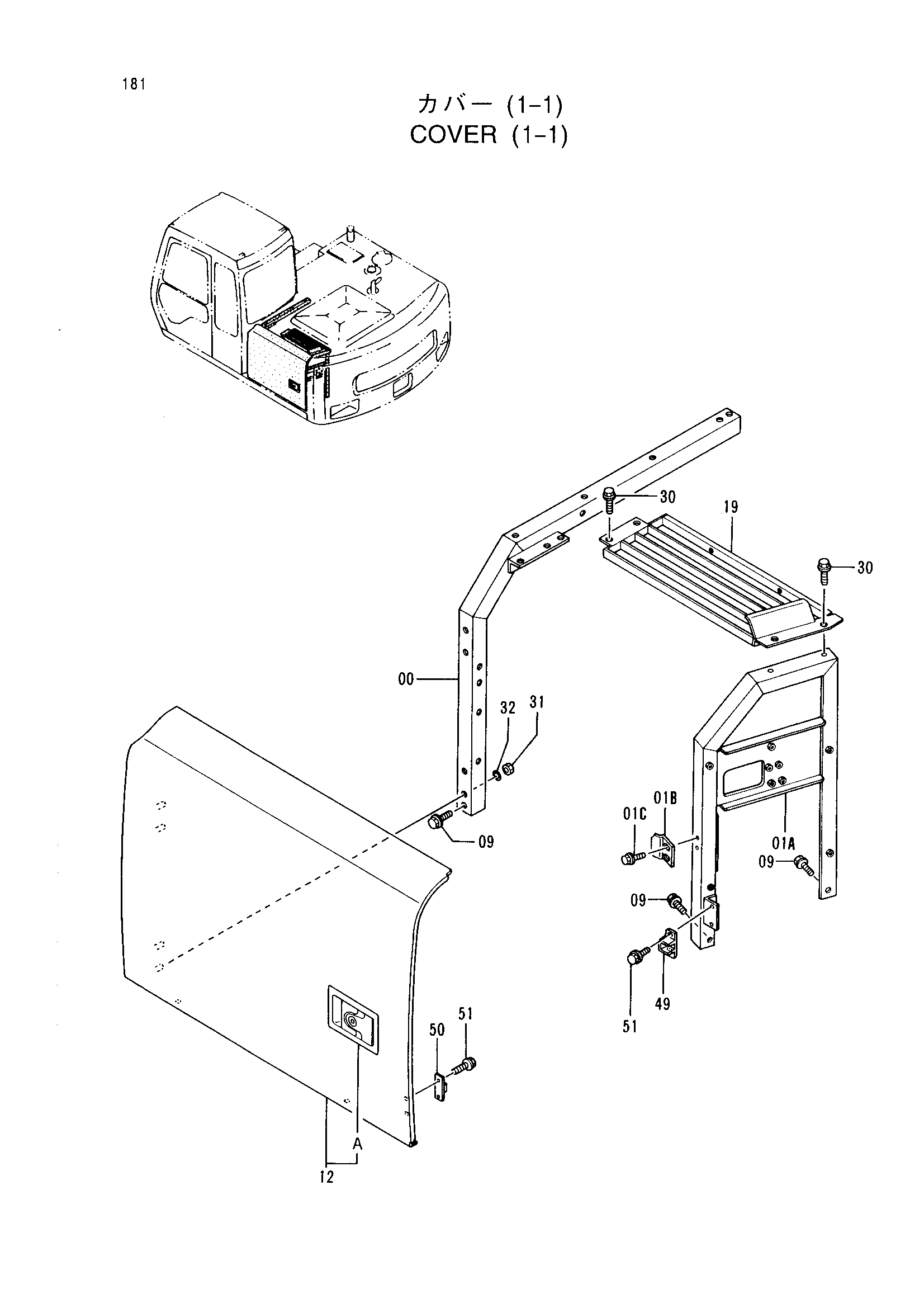

Заводская схема «Облицовка (1-1)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024532 | Опора | 1 |
| 01A | 8059724 | Опора | 1 |
| 01B | 4259298 | Ограничитель | 1 |
| 01C | J031030 | Болт с шайбой | 2 |
| 09 | J021025 | Болт с шайбой | 3 |
| 12 | 5003397 | Дверь | 1 |
| 12A | 4354012 замена: 4361637 | Дверь блокировка (4) | 1 |
| 12A | 4361637 | Дверь блокировка (4) | 1 |
| 12A | 7017924 замена: 4354012 | Дверь блокировка (2) | 1 |
| 19 | 7026732 | Крышка | 1 |
| 30 | J021025 | Болт с шайбой | 4 |
| 31 | J950010 | Гайка | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 49 | 4175253 | Кронштейн | 1 |
| 50 | 4175254 | Ограничитель | 1 |
| 51 | J020614 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
