Пилотный трубопроводы (аутригер): 3 — HITACHI EX100WD-3

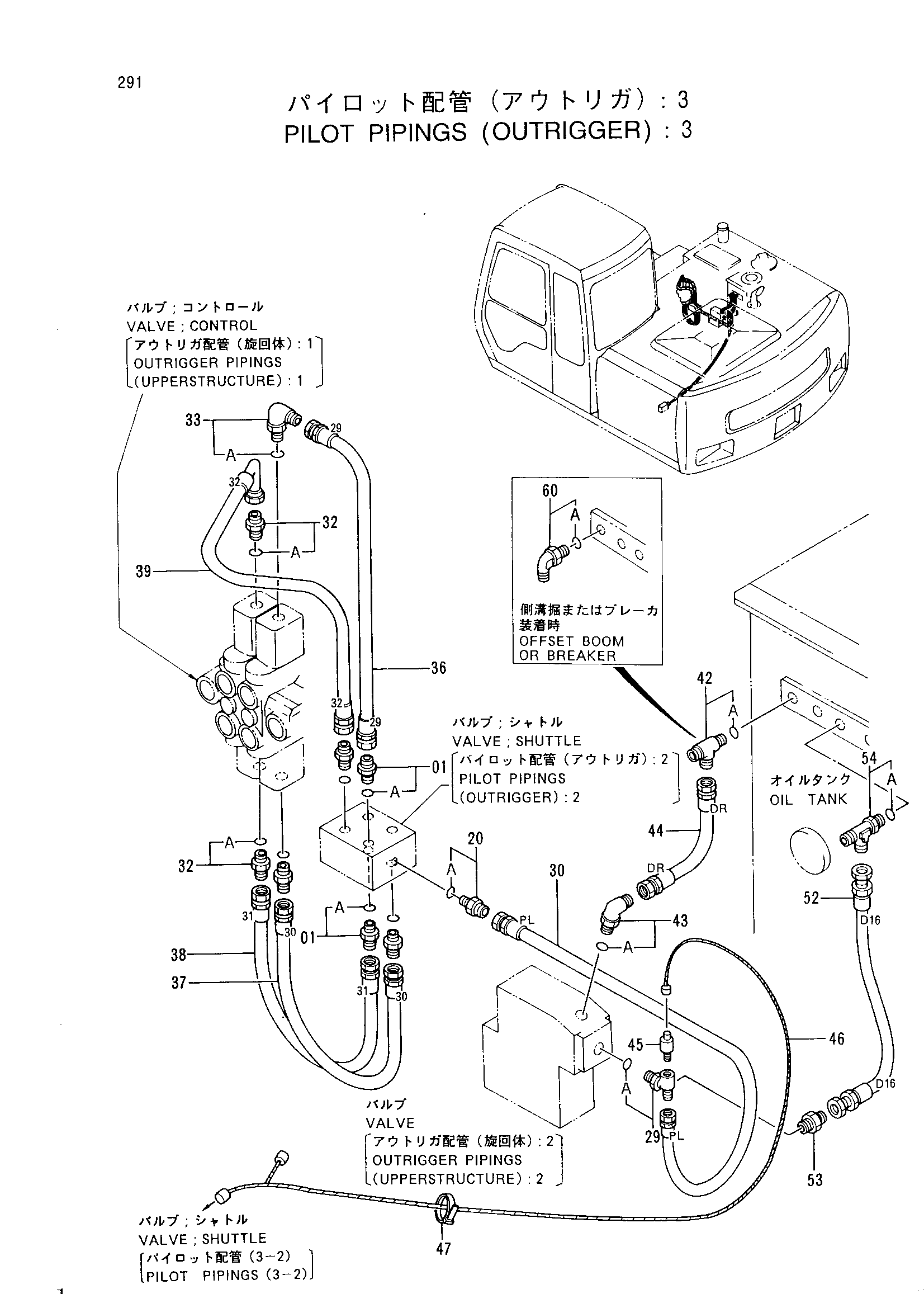

Заводская схема «Пилотный трубопроводы (аутригер): 3» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200468 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4280155 | Адаптер | 1 |
| 20A | 4506408 | Уплотнительное кольцо | 1 |
| 29 | 4297319 | Тройник | 1 |
| 29 | 4308082 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4293073 | Нейлоновый шланг (PL) | 1 |
| 32 | 4200465 | Адаптер | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4293069 | Нейлоновый шланг (29) | 1 |
| 37 | 4293070 замена: 4375186 | Нейлоновый шланг (30) | 1 |
| 37 | 4375186 | Нейлоновый шланг | 1 |
| 38 | 4293071 замена: 4375187 | Нейлоновый шланг (31) | 1 |
| 38 | 4375187 | Нейлоновый шланг | 1 |
| 39 | 4293072 | Нейлоновый шланг (32) | 1 |
| 42 | 4203171 | Тройник | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4200470 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4293075 замена: 4360159 | Нейлоновый шланг (DR) | 1 |
| 44 | 4360159 | Нейлоновый шланг (DR) | 1 |
| 45 | 4254563 | Датчик давления | 1 |
| 46 | 4297656 | Жгут проводов | 1 |
| 47 | 4055311 | Ленточный зажим | 10 |
| 52 | 4283882 | Нейлоновый шланг (D16) | 1 |
| 53 | 4307922 | Адаптер | 1 |
| 54 | 4208909 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4154670 | Угловой штуцер | 1 |
| 60A | 957366 | Уплотнительное кольцо.. (смещаемый стрела or гидромолот) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
