Пилотный трубопроводы (отвал): 3 — HITACHI EX100WD-3

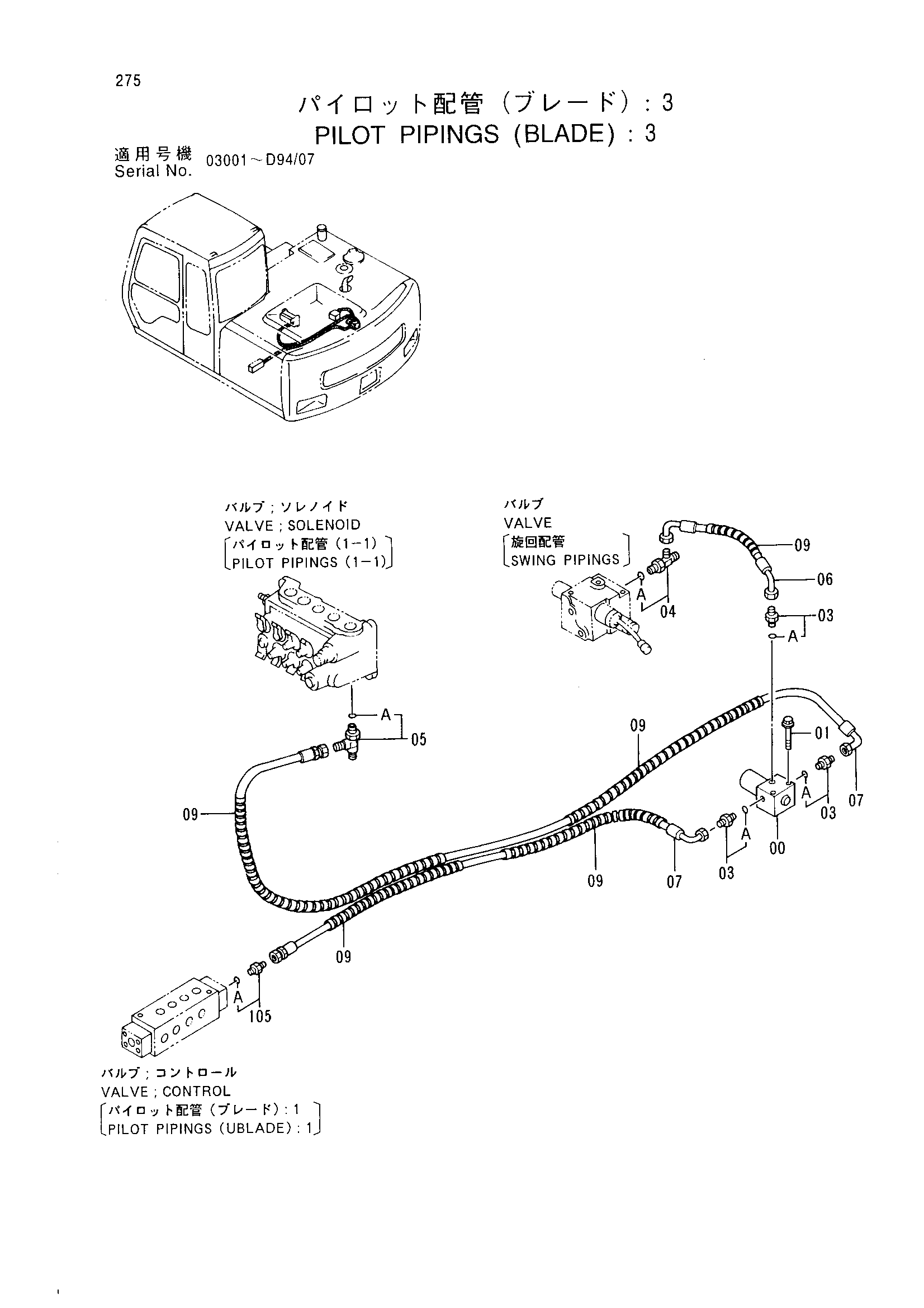

Заводская схема «Пилотный трубопроводы (отвал): 3» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Электромагнитный клапан | 1 |
| 01 | J010865 | Болт с шайбой | 2 |
| 03 | 4200465 | Адаптер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4203171 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4219346 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4341516 | Нейлоновый шланг | 1 |
| 07 | 4341142 | Нейлоновый шланг | 2 |
| 09 | 4133527 | Защитный кожух | 5 |
| 105 | 4200465 | Адаптер | 1 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
