Тормозной клапан — HITACHI EX100WD-3

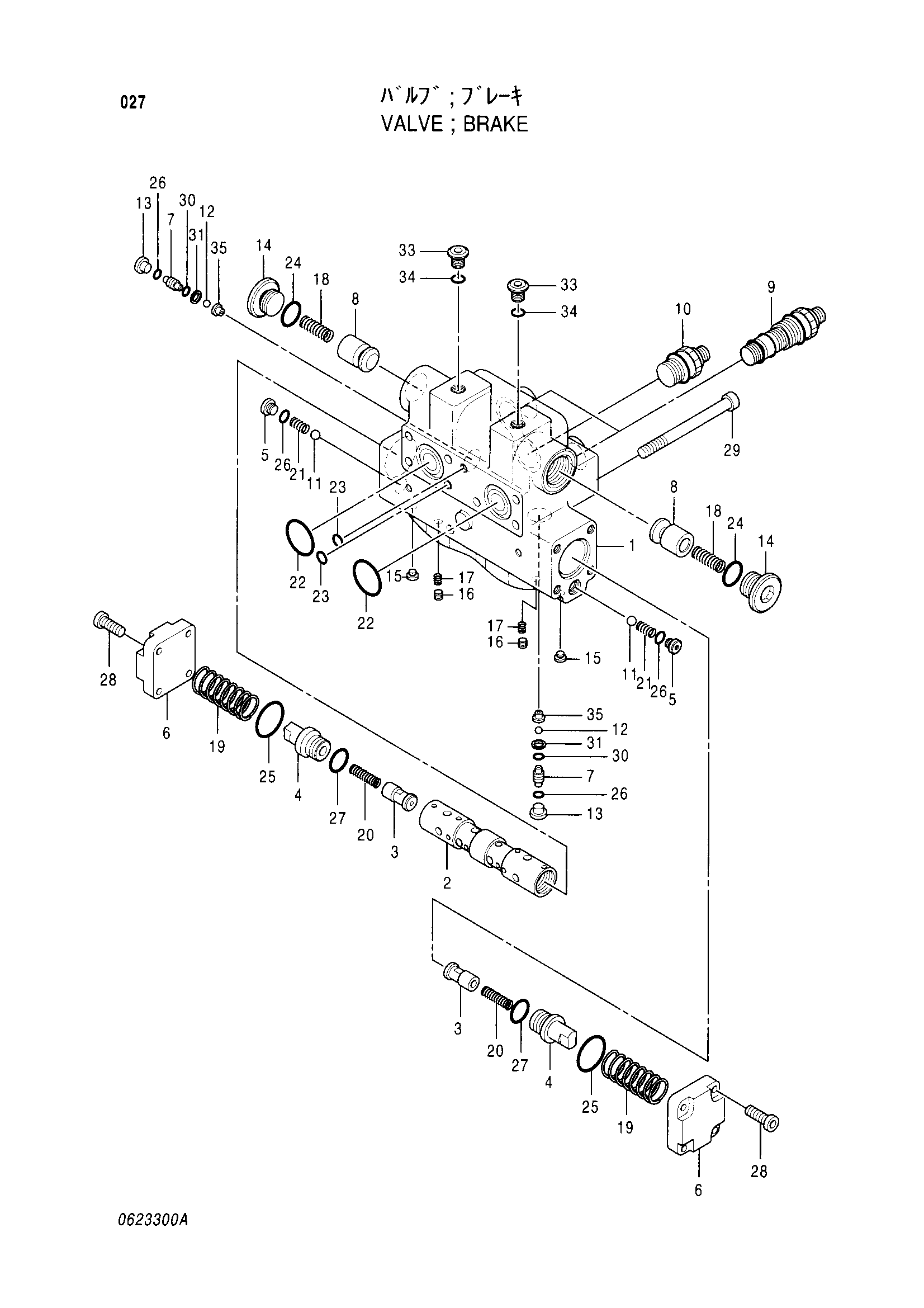

Заводская схема «Тормозной клапан» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4343353	Тормозной клапан	1
5	0323806	Пробка	2
6	0465601	Крышка	2
7	0465602	Направляющая	2
8	0408001	Плунжер	2
9	4343496	Предохранительный клапан	2
10	4308809	Предохранительный клапан	1
11	0369812	Стальной шарик	2
12	0349809	Стальной шарик	2
13	0215220	Пробка	2
14	0408005	Пробка	2
15	0215017	Пробка	8
16	0253908	Пробка	2
17	0281301	Дроссель	2
18	0408004	Пружина	2
19	0465604	Пружина	2
21	0323807	Пружина	2
22	A811035	Уплотнительное кольцо	2
23	4506409	Уплотнительное кольцо	2
24	4138931	Уплотнительное кольцо	2
24	4506424 замена: 4138931	Уплотнительное кольцо	2
25	A811040	Уплотнительное кольцо	2
26	4506408	Уплотнительное кольцо	4
27	4506418	Уплотнительное кольцо	2
28	0465605	Болт с внутренним шестигранником	8
29	0324302	Болт с внутренним шестигранником	6
30	0465606	Опорное кольцо	2
31	992526	Уплотнительное кольцо	2
33	0215221	Пробка	2
34	957366	Уплотнительное кольцо	2
35	0465608	Сиденье клапан	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
