Рулевое управление трубопроводы (верхняя платформа): 2 — HITACHI EX100WD-3

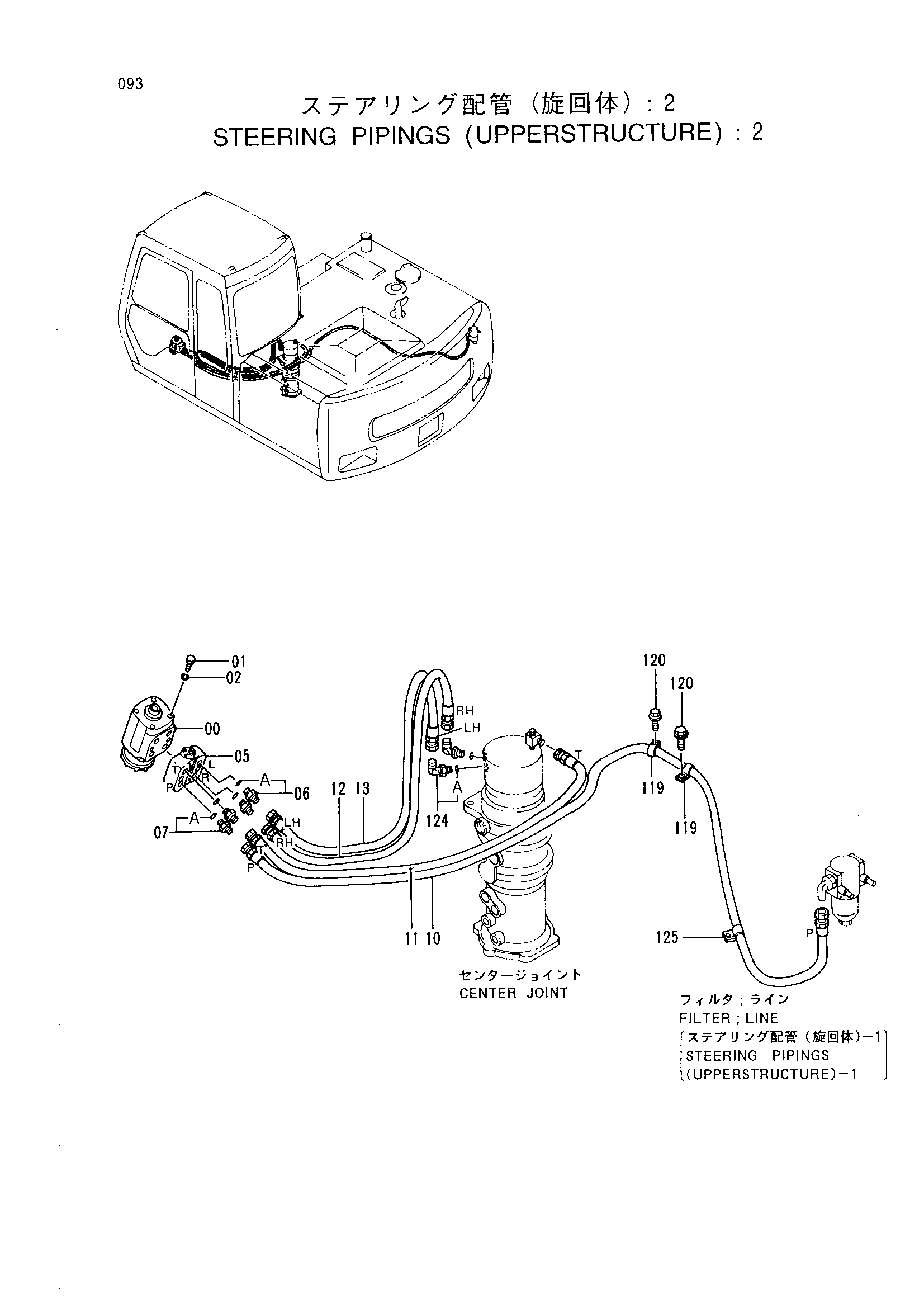

Заводская схема «Рулевое управление трубопроводы (верхняя платформа): 2» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4149140 замена: 4403256 | Клапан рулевого управления | 1 |
| 00 | 4403256 | Клапан рулевого управления | 1 |
| 01 | 19H2552 | Болт | 4 |
| 02 | J21383 | Пружинная шайба | 4 |
| 05 | 4231770 | Предохранительный клапан | 1 |
| 06 | 4200466 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4221290 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4266182 | Шланг | 1 |
| 11 | 4281754 | Шланг | 1 |
| 12 | 4266184 | Шланг (RH) | 1 |
| 13 | 4266185 | Шланг (LH) | 1 |
| 119 | 4190277 | Зажим | 2 |
| 120 | J011020 | Болт с шайбой | 2 |
| 124 | 4154671 | Угловой штуцер | 2 |
| 124A | 4509180 | Уплотнительное кольцо | 1 |
| 125 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
