HOT и коол короб — HITACHI EX100WD-3

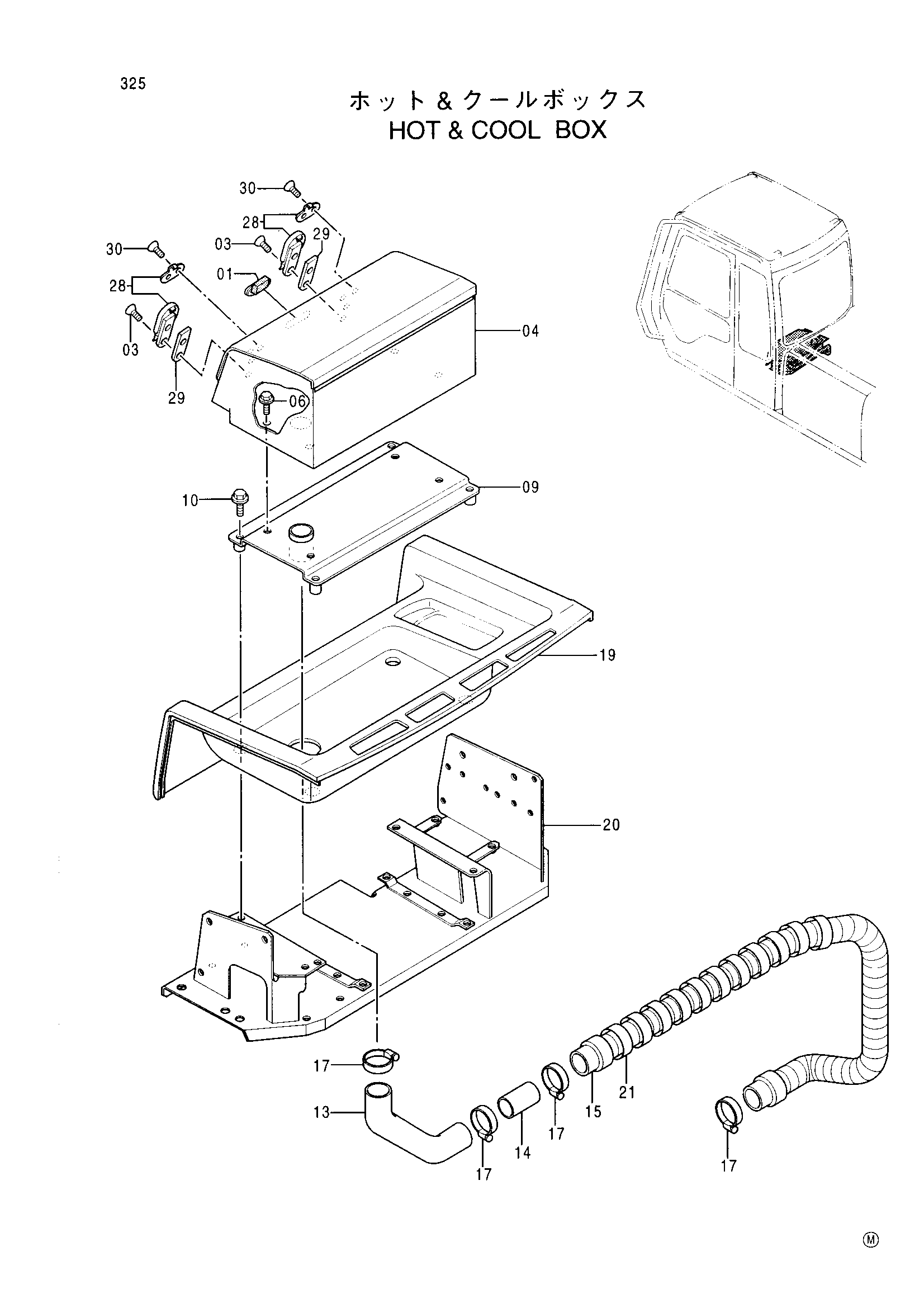

Заводская схема «HOT и коол короб» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4331099 | Рукоятка | 1 |
| 03 | M470310 | Винт | 4 |
| 04 | 7029917 | Короб | 1 |
| 06 | J020816 | Болт с шайбой | 4 |
| 09 | 8059990 | Опора | 1 |
| 10 | J020840 | Болт с шайбой | 4 |
| 13 | 4334541 | Шланг | 1 |
| 14 | 4334542 | Трубка | 1 |
| 15 | 4334543 | Шланг | 1 |
| 17 | 4505243 | Хомут шланга | 4 |
| 19 | 4334544 | Крышка | 1 |
| 20 | 6014865 | Кронштейн (задний) | 1 |
| 21 | 4044420 | Защитный кожух | 1 |
| 28 | 4346678 | Защёлка | 2 |
| 29 | 4345717 | Кронштейн | 2 |
| 30 | M470308 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
