Давление тип кондиционер. детали — HITACHI EX100WD-3

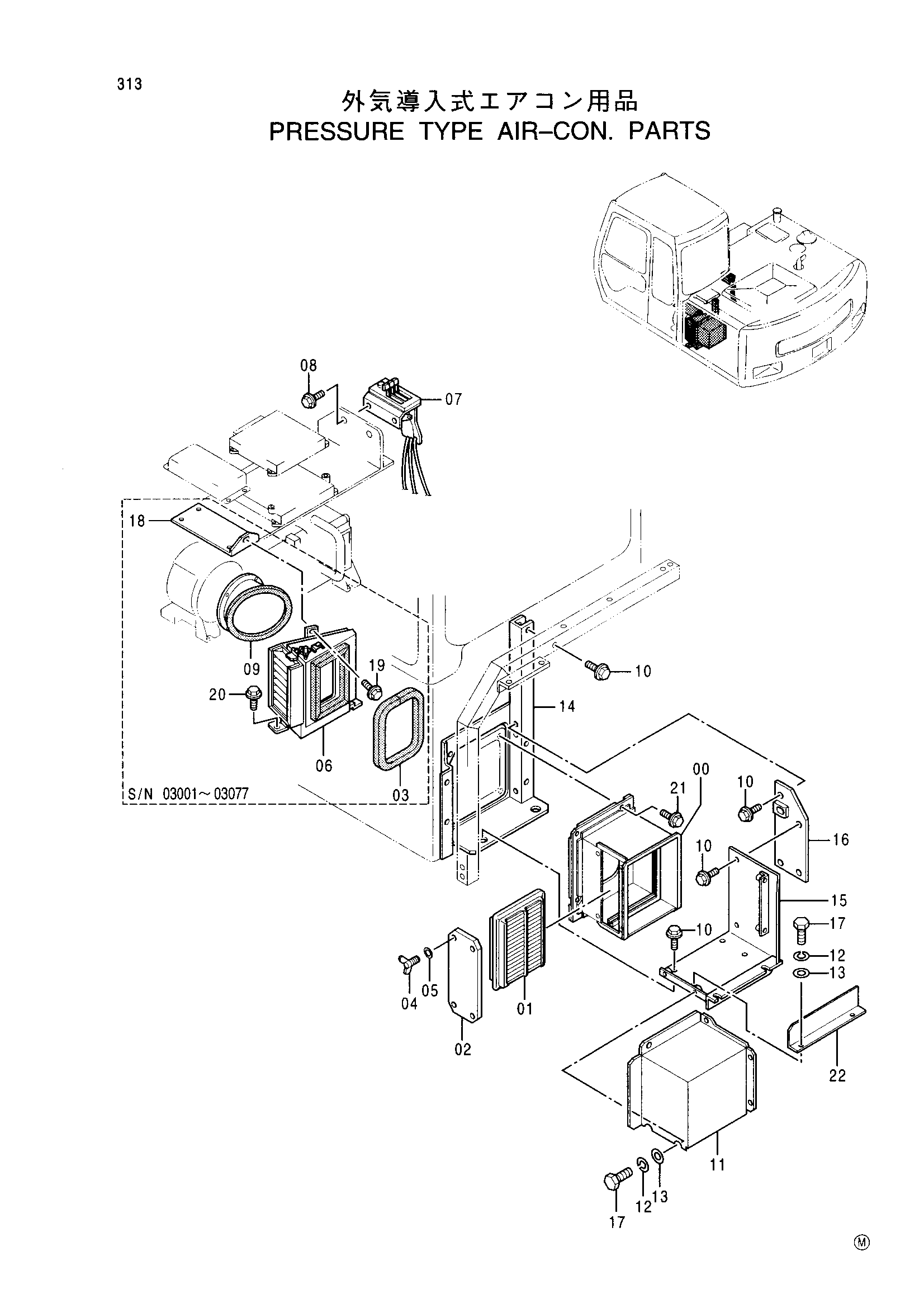

Заводская схема «Давление тип кондиционер. детали» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004442 | Воздуховод | 1 |
| 01 | 4234793 | Фильтрующий элемент | 1 |
| 02 | 8061170 | Крышка | 1 |
| 03 | 4342848 | Резиновая прокладка | 1 |
| 04 | M360616 | Болт винг | 4 |
| 05 | A590106 | Плоская шайба | 4 |
| 06 | 4342726 | Короб | 1 |
| 07 | 4342728 | Контроллер | 1 |
| 07 | 4353752 | Контроллер | 1 |
| 08 | J010820 | Болт с шайбой | 2 |
| 09 | 4342727 | Воздуховод | 1 |
| 10 | J021030 | Болт с шайбой | 11 |
| 11 | 2037396 | Крышка | 1 |
| 12 | A590908 | Пружинная шайба | 8 |
| 13 | A590108 | Плоская шайба | 8 |
| 14 | 7029619 | Опора | 1 |
| 15 | 7029825 | Крышка | 1 |
| 16 | 8061734 | Кронштейн | 1 |
| 17 | J900820 | Болт | 8 |
| 18 | 8061155 | Кронштейн | 1 |
| 19 | J020816 | Болт с шайбой | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 21 | J020820 | Болт с шайбой | 4 |
| 22 | 4347604 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
