Гидроцилиндр отвала (левый) — HITACHI EX100WD-3

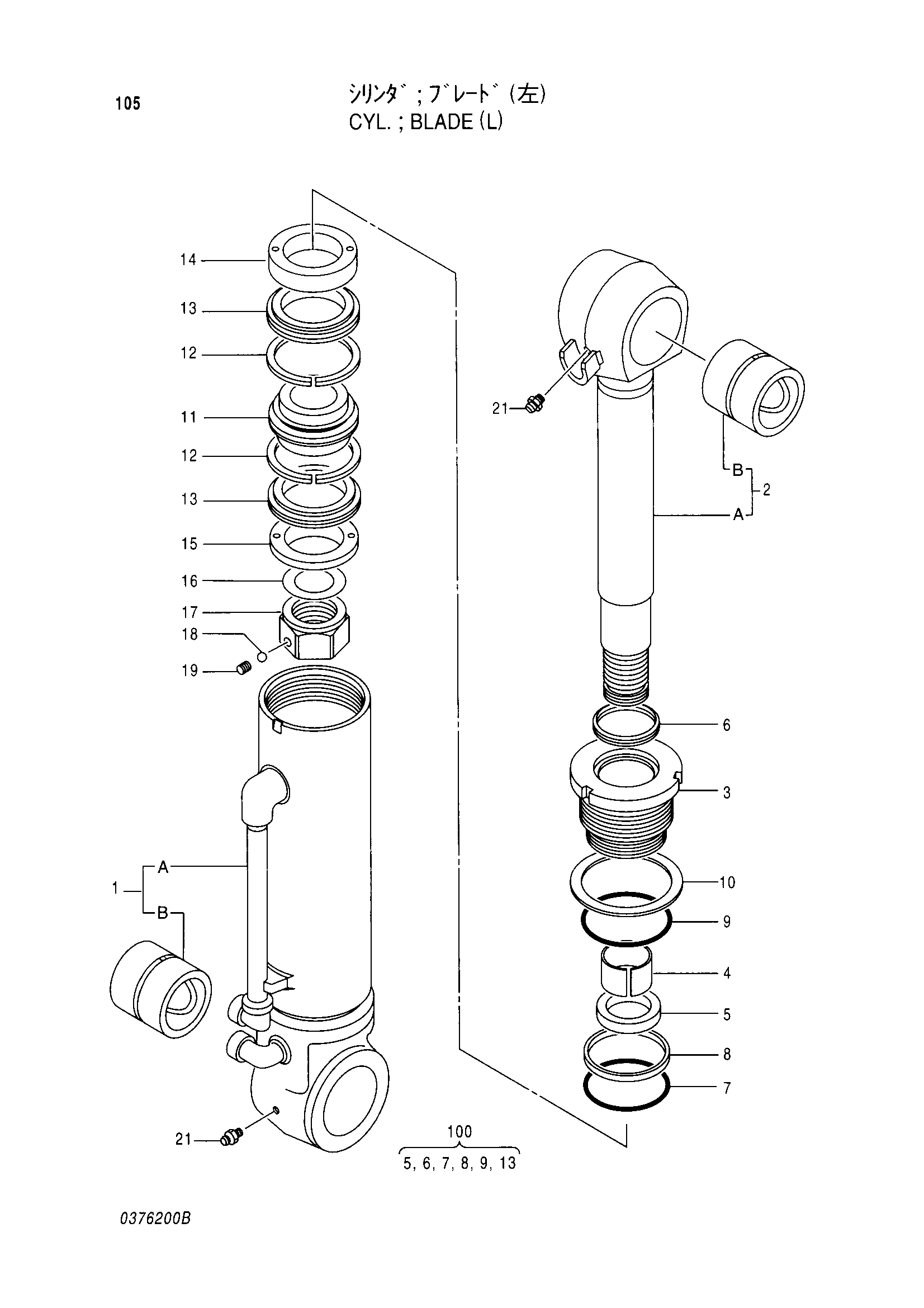

Заводская схема «Гидроцилиндр отвала (левый)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4231943 | Гидроцилиндр отвала (левый) | 1 | |
| 1 | 0376201 | Труба гидроцилиндра | 1 |
| 1A | 0376202 | Труба гидроцилиндра | 1 |
| 1B | 0376103 | Втулка | 1 |
| 2 | 0376104 | Шток поршня | 1 |
| 2A | 0376105 | Шток поршня | 1 |
| 2B | 0376103 | Втулка | 1 |
| 3 | 0376106 | Головка гидроцилиндра | 1 |
| 4 | 988670 | Втулка | 1 |
| 5 | 0159504 | U-образная манжета | 1 |
| 6 | 0178706 | Грязесъёмное кольцо | 1 |
| 7 | A811095 | Уплотнительное кольцо | 1 |
| 8 | 0376107 | Опорное кольцо | 1 |
| 9 | 4043328 | Уплотнительное кольцо | 1 |
| 10 | 0376108 | Стопорная шайба | 1 |
| 11 | 0269407 | Поршень | 1 |
| 12 | 955014 | Поршневое кольцо | 2 |
| 13 | 0133601 | Кольцо U в сборе | 2 |
| 14 | 0376109 | Держатель у-ринг | 1 |
| 15 | 0269408 | Держатель у-ринг | 1 |
| 16 | 0310613 | Регулировочная шайба | 1 |
| 17 | 0310611 | Гайка | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 19 | 0310612 | Установочный винт | 1 |
| 21 | J75481 | Штуцер | 2 |
| 100 | 4248864 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
