Крыло <дополнительное оборудование> — HITACHI EX100WD-3

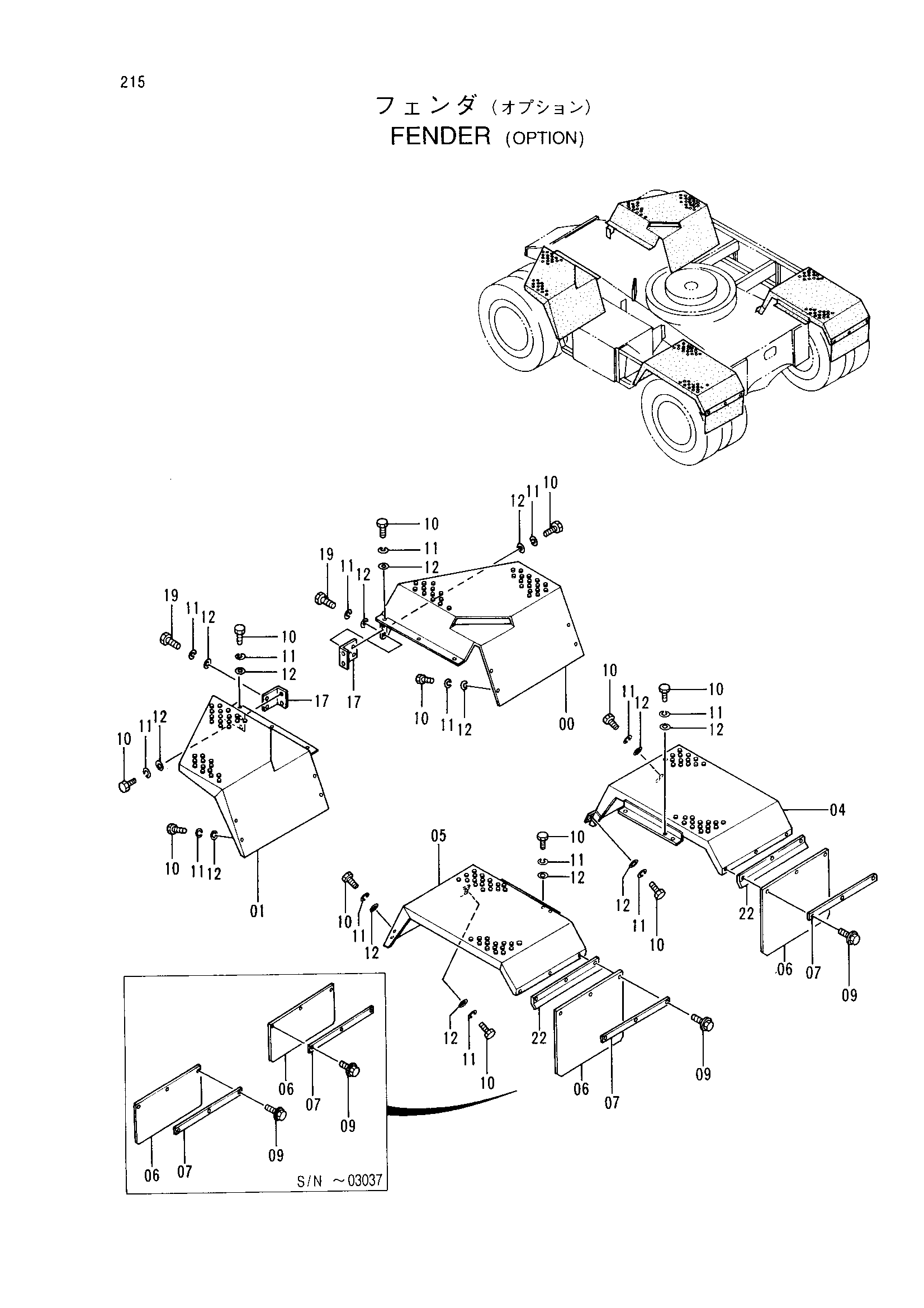

Заводская схема «Крыло <дополнительное оборудование>» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014243 | Крыло | 1 |
| 01 | 6014245 | Крыло | 1 |
| 04 | 6011708 | Крыло | 1 |
| 05 | 6011711 | Крыло | 1 |
| 06 | 4273345 замена: 4334271 | Крышка | 2 |
| 06 | 4273345 замена: 4334289 | Крышка | 2 |
| 06 | 4334271 | Крышка | 2 |
| 07 | 4273346 | Опора | 2 |
| 09 | J011025 | Болт с шайбой | 6 |
| 10 | J901225 | Болт | 30 |
| 11 | A590912 | Пружинная шайба | 34 |
| 12 | 449490 | Плоская шайба | 34 |
| 17 | 8054155 | Кронштейн | 2 |
| 19 | J901235 | Болт | 4 |
| 22 | 4334289 | Опора | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
