Задний крышка (инсиде OF кабина) — HITACHI EX100WD-3

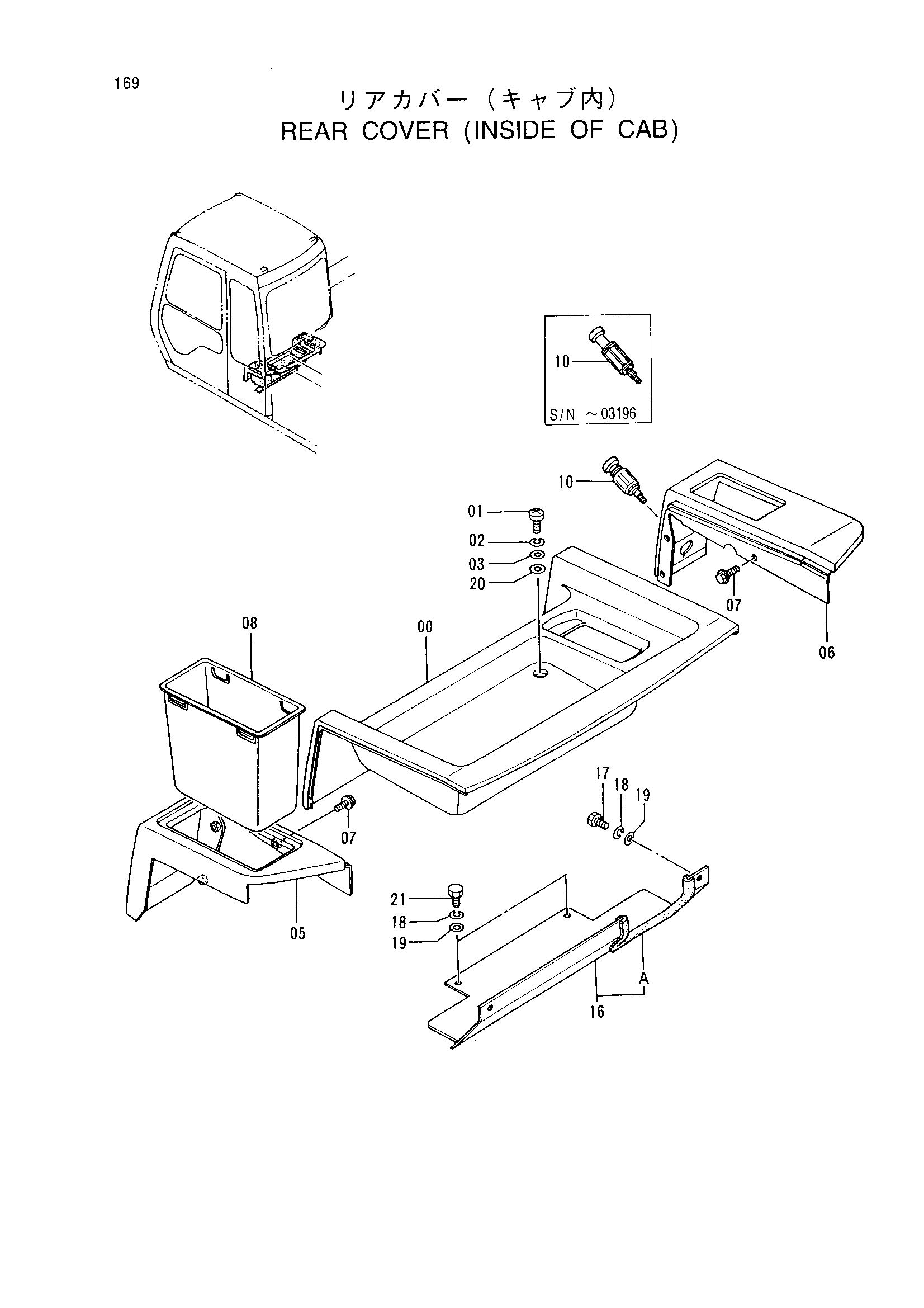

Заводская схема «Задний крышка (инсиде OF кабина)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011272 | Крышка | 1 |
| 01 | J850825 | Винт | 4 |
| 02 | J251008 | Пружинная шайба | 4 |
| 03 | J250008 | Плоская шайба | 4 |
| 05 | 6011274 | Крышка | 1 |
| 06 | 6011275 | Крышка | 1 |
| 07 | J010820 | Болт с шайбой | 6 |
| 08 | 3052412 | Поккет | 1 |
| 10 | 4184395 замена: 4357862 | Лигхтер | 1 |
| 10 | 4357862 | Лигхтер | 1 |
| 16 | 7028344 | Крышка | 1 |
| 16A | 4337249 | Резиновая прокладка | 1 |
| 17 | J870820 | Болт | 2 |
| 18 | J251008 | Пружинная шайба | 4 |
| 19 | J250008 | Плоская шайба | 4 |
| 20 | 4293414 | Шайба | 1 |
| 21 | J870814 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
