Топливный двойной фильтр — HITACHI EX100WD-3

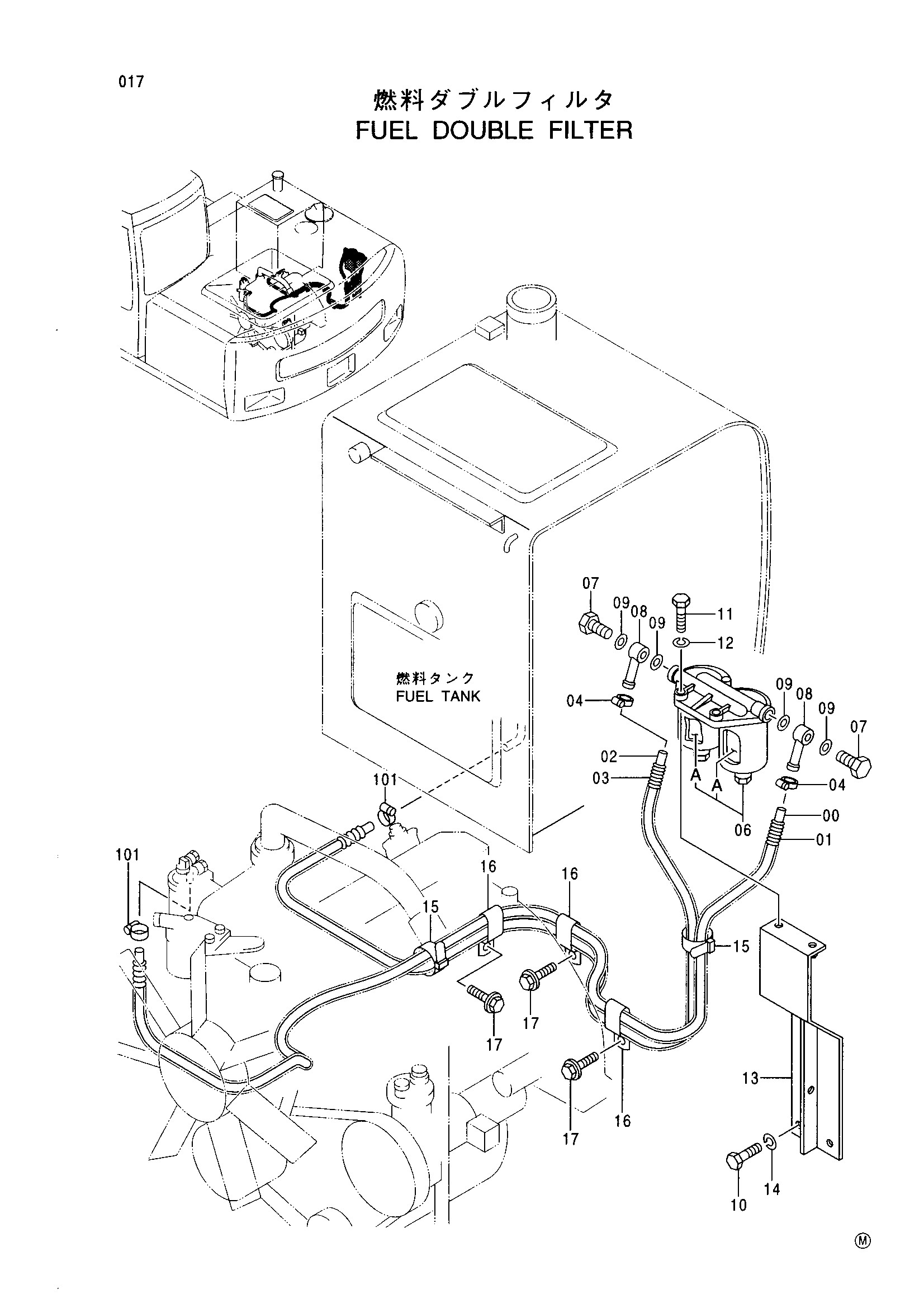

Заводская схема «Топливный двойной фильтр» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-17 | 9120237 | Двойной фильтр | 1 |
| 00 | 4312549 | Топливный шланг | 1 |
| 01 | 4312550 | Трубка | 1 |
| 02 | 4312551 | Топливный шланг | 1 |
| 03 | 4312552 | Трубка | 1 |
| 04 | 4514700 | Зажим шланг | 2 |
| 06 | 4192625 | Топливный фильтр | 1 |
| 06A | 4206080 | Фильтрующий элемент | 2 |
| 07 | 4169296 | Болт | 2 |
| 08 | 4169297 | Трубка | 2 |
| 09 | 4169298 | Манжета | 4 |
| 10 | J901225 | Болт | 2 |
| 11 | J901040 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 8046634 | Кронштейн | 1 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | 4055312 | Ленточный зажим | 3 |
| 16 | 4192034 | Зажим | 3 |
| 17 | J011020 | Болт с шайбой | 3 |
| 101 | 4514700 | Зажим шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
