Отвал трубопроводы (верхняя платформа) — HITACHI EX100WD-3

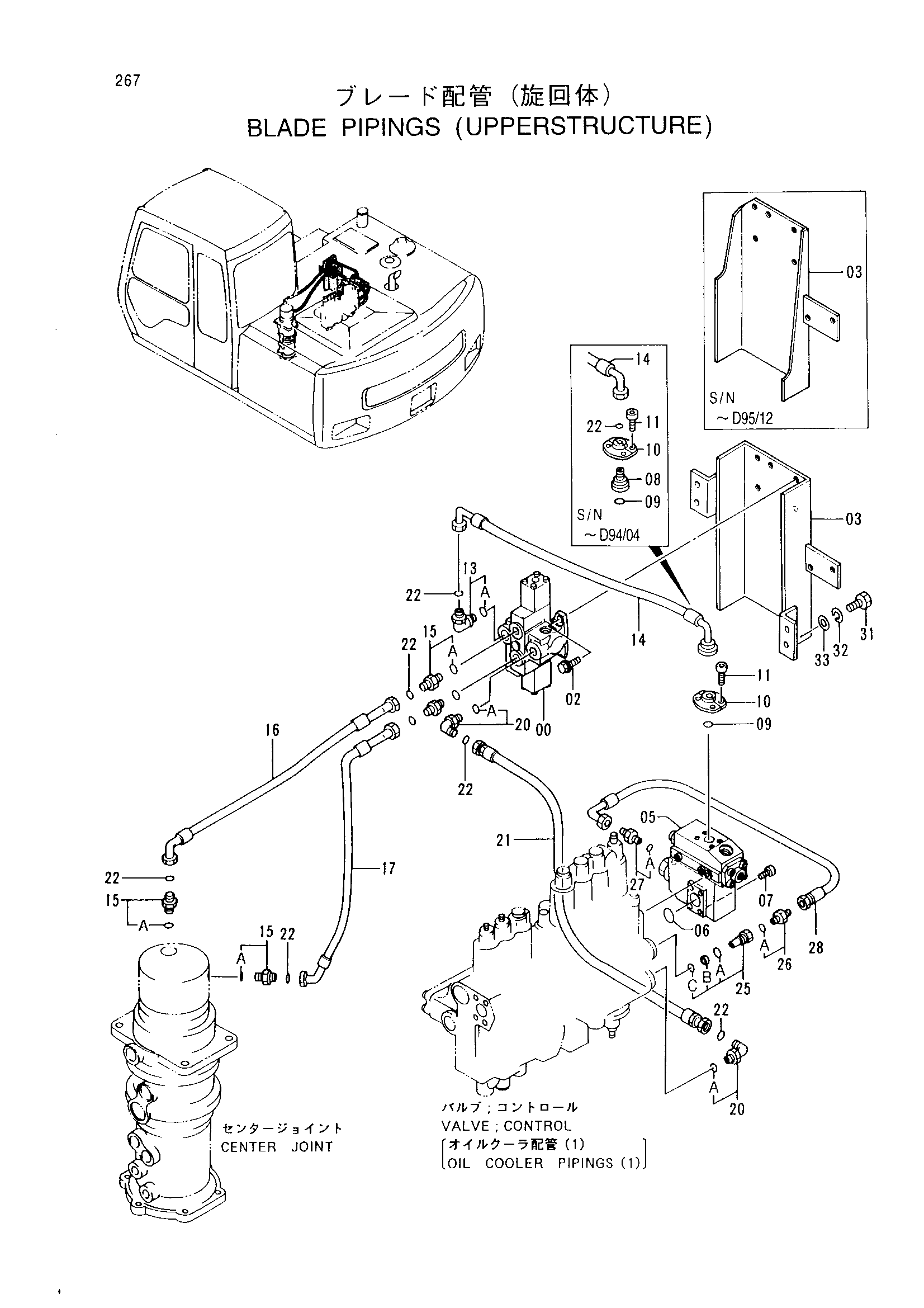

Заводская схема «Отвал трубопроводы (верхняя платформа)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286986 | Гидрораспределитель | 1 |
| 02 | J011030 | Болт с шайбой | 3 |
| 03 | 8051516 | Кронштейн | 1 |
| 03 | 8062935 | Кронштейн | 1 |
| 05 | 9112125 | Клапан | 1 |
| 06 | A811030 | Уплотнительное кольцо | 1 |
| 07 | M341080 | Болт с внутренним шестигранником | 4 |
| 08 | 4292684 | Адаптер | 1 |
| 09 | 971489 | Уплотнительное кольцо | 1 |
| 10 | 986910 | Разъёмный фланец | 2 |
| 11 | M341030 | Болт с внутренним шестигранником | 4 |
| 13 | 4200580 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4293076 | Шланг | 1 |
| 14 | 4345676 | Шланг | 1 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4293081 | Шланг | 1 |
| 17 | 4294148 | Шланг | 1 |
| 20 | 4217341 | Угловой штуцер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4293077 | Шланг | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 7 |
| 22 | 4138938 | Уплотнительное кольцо | 8 |
| 25 | 4292619 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 25B | 4297661 | Опорное кольцо | 1 |
| 25C | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200465 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4200468 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4293074 | Шланг | 1 |
| 31 | J901025 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
