Многофункциональный рычаг трубопроводы (3) — HITACHI EX100WD-3

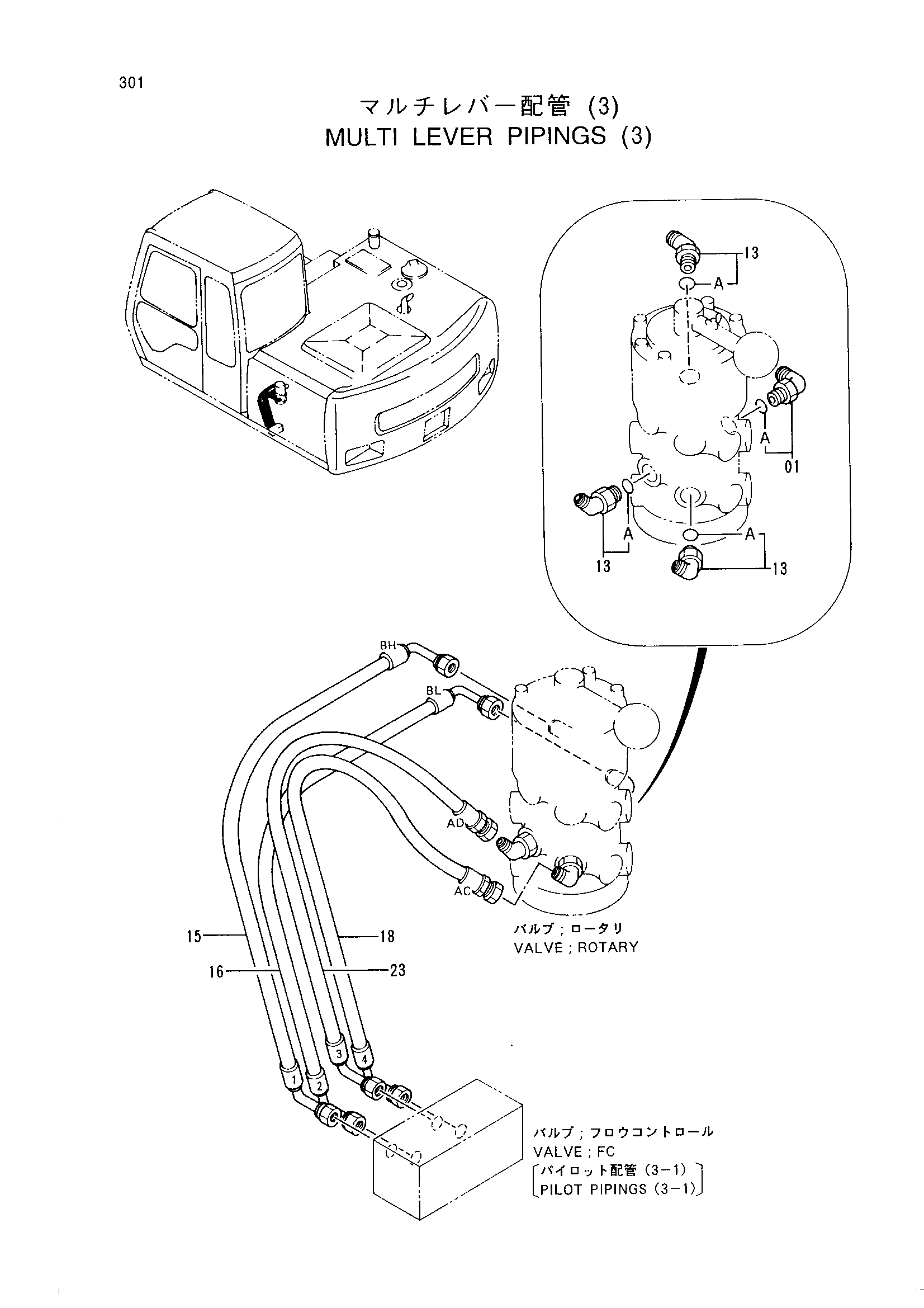

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154671	Угловой штуцер	1
01A	4509180	Уплотнительное кольцо	1
13	4190244	Угловой штуцер	3
13A	4509180	Уплотнительное кольцо	1
15	4284938	Нейлоновый шланг (1, BH)	1
16	4284939	Нейлоновый шланг (2, BL)	1
18	4284941	Нейлоновый шланг (4, AC)	1
23	4307800	Нейлоновый шланг (3, AD)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
