Многофункциональный рычаг трубопроводы (2) — HITACHI EX100WD-3

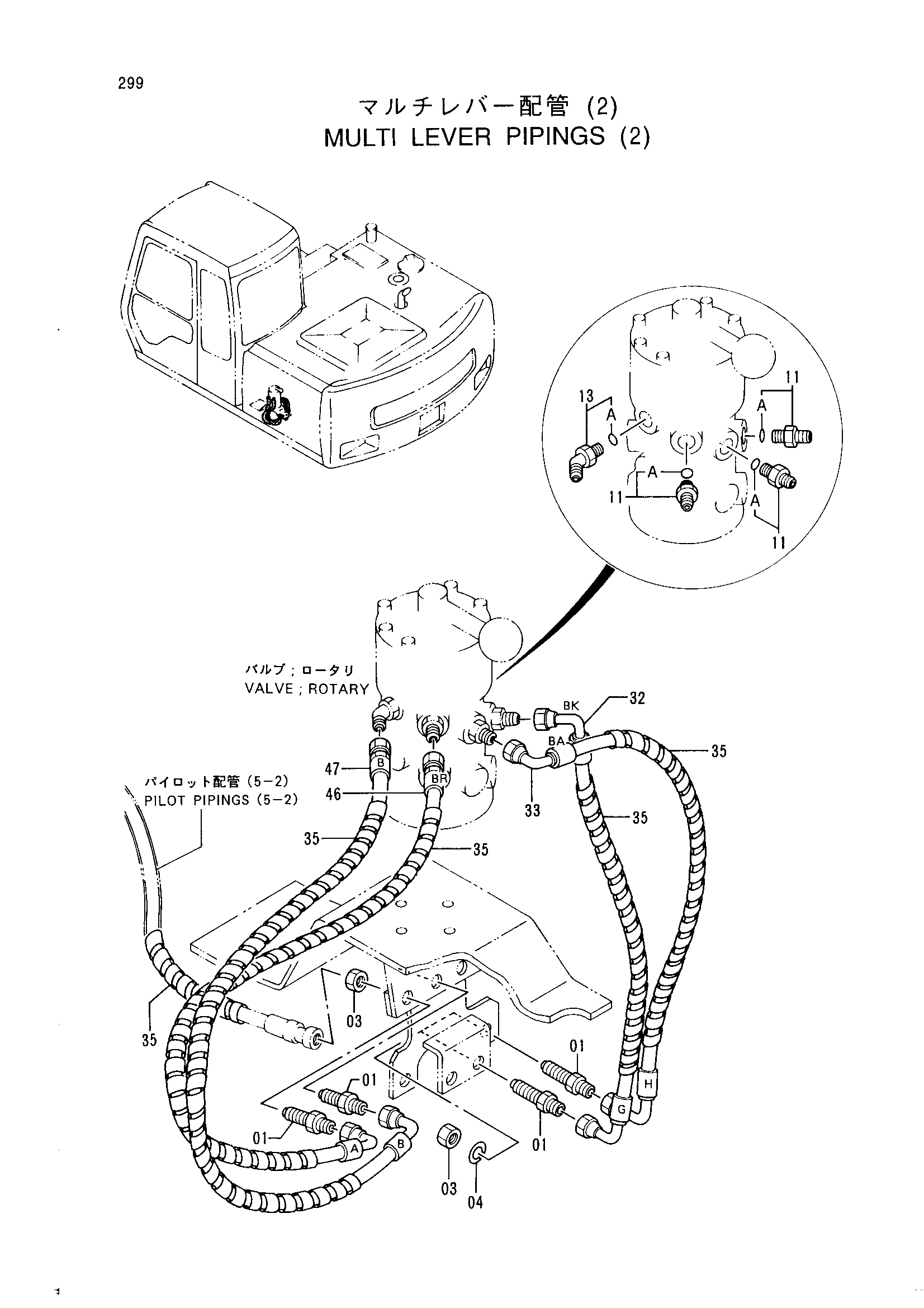

Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 4 |
| 03 | 4202531 | Гайка | 4 |
| 04 | A590914 | Пружинная шайба | 2 |
| 11 | 4200466 | Адаптер | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4190244 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4284937 | Нейлоновый шланг (G, BK) | 1 |
| 33 | 4284462 | Нейлоновый шланг (H, BA) | 1 |
| 35 | 4133527 | Защитный кожух | 6 |
| 46 | 4307801 | Нейлоновый шланг (A, BR) | 1 |
| 47 | 4307802 | Нейлоновый шланг (B, B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
