Каталог запчастей HITACHI
Кондиционер (2) — HITACHI EX100WD-3

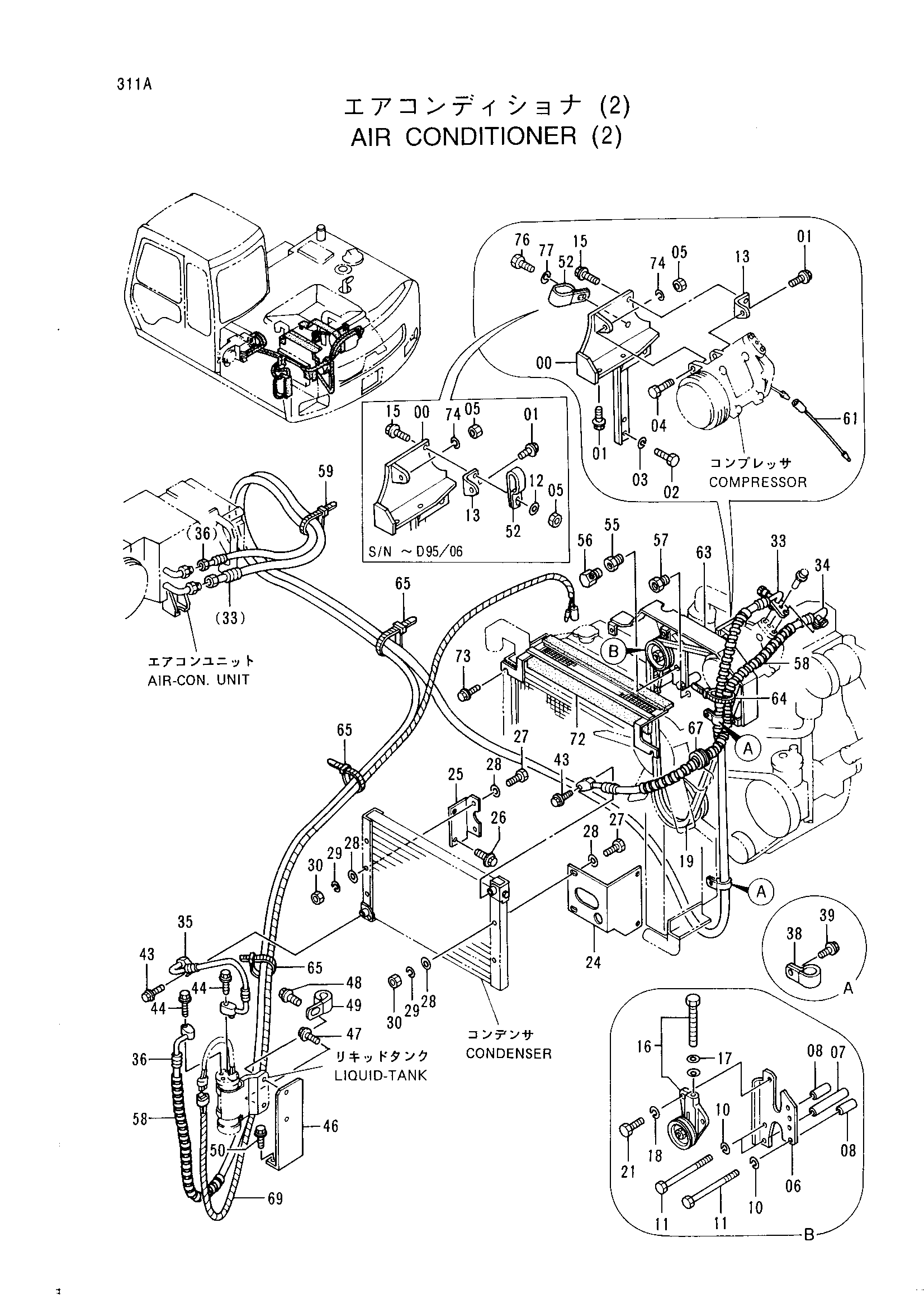

Заводская схема «Кондиционер (2)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028076 замена: 4336136 | Кронштейн | 1 |
| 00 | 7028076 замена: 7029760 | Кронштейн | 1 |
| 00 | 7029760 | Кронштейн | 1 |
| 01 | J011030 | Болт с шайбой | 3 |
| 02 | M111025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J901040 | Болт | 1 |
| 05 | J950010 | Гайка | 1 |
| 05 | J950010 | Гайка | 2 |
| 06 | 9739444 | Кронштейн | 1 |
| 07 | 4302651 | Проставка | 1 |
| 08 | 4302652 | Проставка | 2 |
| 10 | A590910 | Пружинная шайба | 3 |
| 11 | 4302823 | Болт | 3 |
| 12 | A590110 | Плоская шайба | 1 |
| 13 | 4329454 замена: 4336136 | Кронштейн | 1 |
| 13 | 4329454 замена: 7029760 | Кронштейн | 1 |
| 13 | 4336136 | Кронштейн | 1 |
| 15 | J021025 | Болт с шайбой | 1 |
| 15 | J021040 | Болт с шайбой | 1 |
| 16 | 4302653 | Шкив | 1 |
| 17 | A590108 | Плоская шайба | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | 4302654 | Ремень V | 1 |
| 21 | M220820 | Болт | 2 |
| 24 | 4329456 | Кронштейн | 1 |
| 25 | 4329455 | Кронштейн | 1 |
| 26 | J021020 | Болт с шайбой | 2 |
| 27 | J900850 | Болт | 4 |
| 28 | A590108 | Плоская шайба | 8 |
| 29 | A590908 | Пружинная шайба | 4 |
| 30 | M500807 | Гайка | 4 |
| 33 | 4329389 замена: 4337685 | Шланг радиатора | 1 |
| 33 | 4337685 | Шланг радиатора | 1 |
| 33 | 4358073 | Шланг радиатора | 1 |
| 34 | 4329390 замена: 4348167 | Шланг радиатора | 1 |
| 34 | 4348167 | Шланг радиатора | 1 |
| 34 | 4358074 | Шланг радиатора | 1 |
| 35 | 4330484 | Шланг | 1 |
| 36 | 4282755 | Шланг радиатора | 1 |
| 38 | 4190263 | Зажим | 2 |
| 39 | J020820 | Болт с шайбой | 2 |
| 39 | J020825 замена: J020820 | Болт с шайбой | 2 |
| 43 | J010830 | Болт с шайбой | 2 |
| 44 | J010625 | Болт с шайбой | 2 |
| 46 | 4327189 | Кронштейн | 1 |
| 47 | J010814 | Болт с шайбой | 1 |
| 48 | J010814 | Болт с шайбой | 1 |
| 48 | J020820 | Болт с шайбой | 1 |
| 49 | 4190277 | Зажим | 1 |
| 50 | J011025 | Болт с шайбой | 2 |
| 52 | 4192034 | Зажим | 1 |
| 55 | 94-1609 | Втулка | 1 |
| 56 | 4062965 | Адаптер | 1 |
| 57 | 4156947 | Адаптер | 1 |
| 58 | 4044420 | Защитный кожух | 10 |
| 59 | 4055312 | Ленточный зажим | 3 |
| 61 | 4302976 | Жгут проводов | 1 |
| 63 | 8059765 | Крышка | 1 |
| 64 | 4303967 | Ленточный зажим | 3 |
| 65 | 4121859 | Ленточный зажим | 5 |
| 67 | 94-2811 | Резиновая втулка | 1 |
| 69 | 4338931 | Жгут проводов | 1 |
| 72 | 7028338 | Крышка | 1 |
| 73 | J020620 | Болт с шайбой | 2 |
| 74 | A590910 | Пружинная шайба | 1 |
| 76 | J901020 | Болт | 1 |
| 77 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
