Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX100WD-3

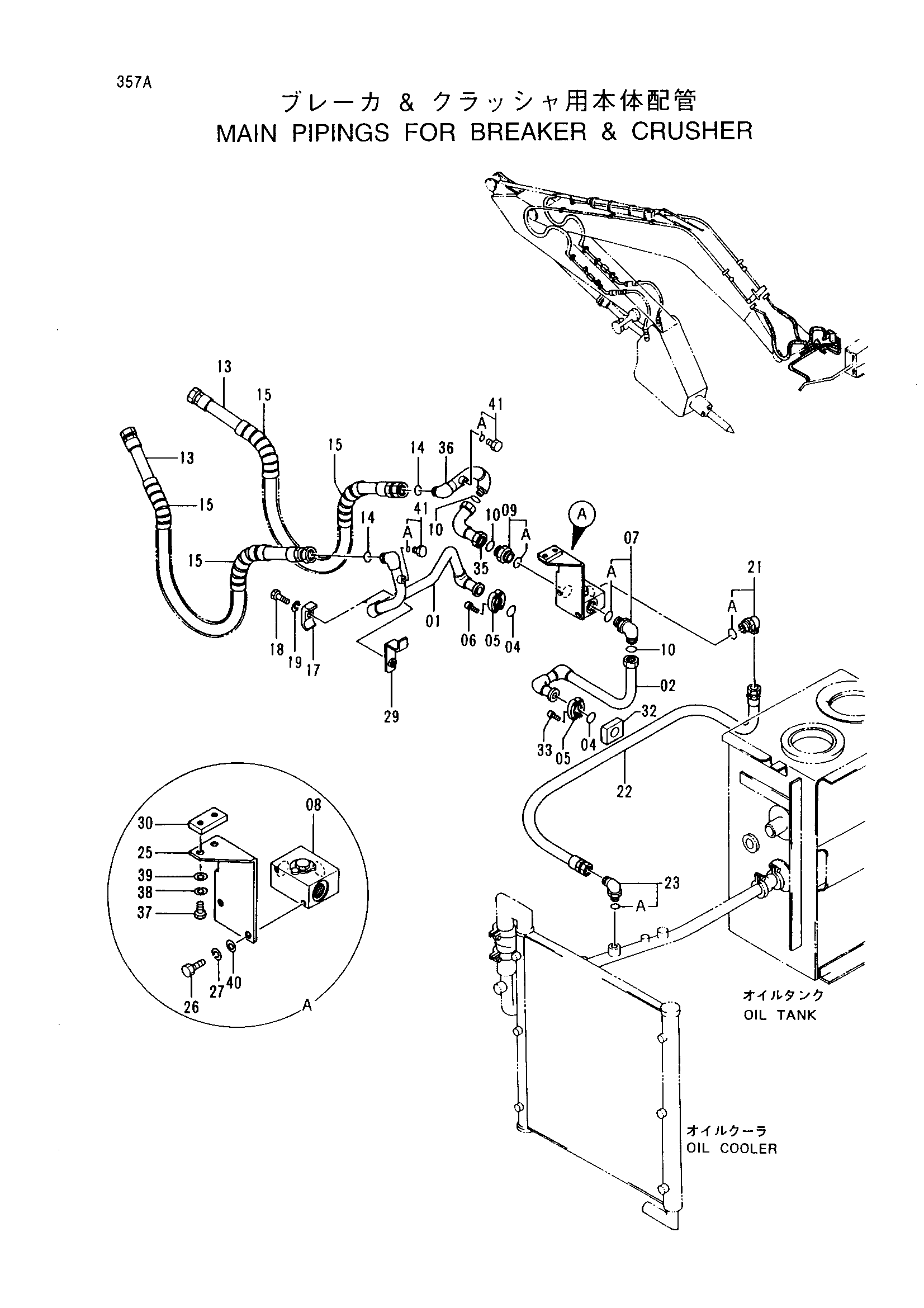

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055918 | Трубка | 1 |
| 02 | 8052517 замена: 4343541 | Трубка | 1 |
| 02 | 8052517 замена: 8061395 | Трубка | 1 |
| 02 | 8052517 замена: M341075 | Трубка | 1 |
| 02 | 8061395 | Трубка | 1 |
| 04 | 971489 | Уплотнительное кольцо | 2 |
| 05 | 986910 | Разъёмный фланец | 4 |
| 06 | M341030 | Болт с внутренним шестигранником | 4 |
| 07 | 4198799 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4261540 | Клапан | 1 |
| 09 | 4189535 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 3 |
| 13 | 4259445 | Шланг | 2 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4044420 | Защитный кожух | 4 |
| 17 | 4190126 | Хомут трубки | 1 |
| 18 | J901265 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 21 | 4169596 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4268866 | Шланг | 1 |
| 23 | 4065118 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 3058297 | Кронштейн | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 29 | 9738074 | Седло винта | 1 |
| 30 | 4285493 | Седло винта | 1 |
| 32 | 4288139 замена: 4343541 | Пластина | 1 |
| 32 | 4343541 | Пластина | 1 |
| 33 | M341056 замена: M341075 | Болт с внутренним шестигранником | 4 |
| 33 | M341075 | Болт с внутренним шестигранником | 4 |
| 35 | 9738478 | Трубка | 1 |
| 36 | 9732454 | Трубка | 1 |
| 37 | J901222 | Болт | 2 |
| 38 | A590912 | Пружинная шайба | 2 |
| 39 | A590112 | Плоская шайба | 2 |
| 40 | A590110 | Плоская шайба | 2 |
| 41 | 4092534 | Пробка | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
