Пилотный трубопроводы (отвал): 1 — HITACHI EX100WD-3

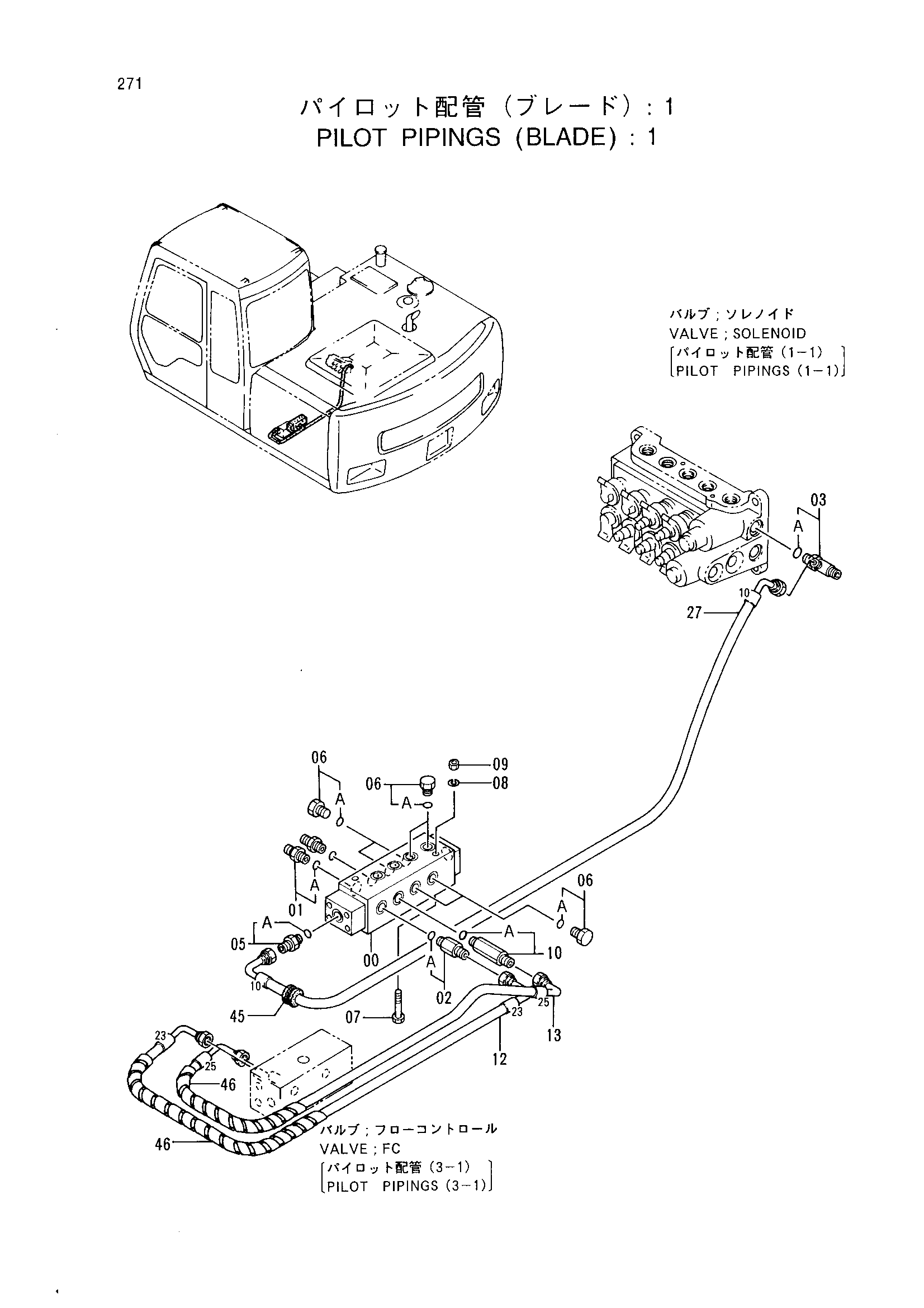

Заводская схема «Пилотный трубопроводы (отвал): 1» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4260878 замена: 4353232 | Гидрораспределитель | 1 |
| 00 | 4353232 | Гидрораспределитель | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4209931 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4208908 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4154670 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200465 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4093624 | Пробка | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J900875 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | M500807 | Гайка | 2 |
| 10 | 4223934 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4294144 | Нейлоновый шланг (23) | 1 |
| 13 | 4294145 | Нейлоновый шланг (25) | 1 |
| 27 | 4294147 | Нейлоновый шланг (10) | 1 |
| 45 | 4186003 | Резиновая втулка | 1 |
| 46 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
