Электрооборудование (3-2) — HITACHI EX100WD-3

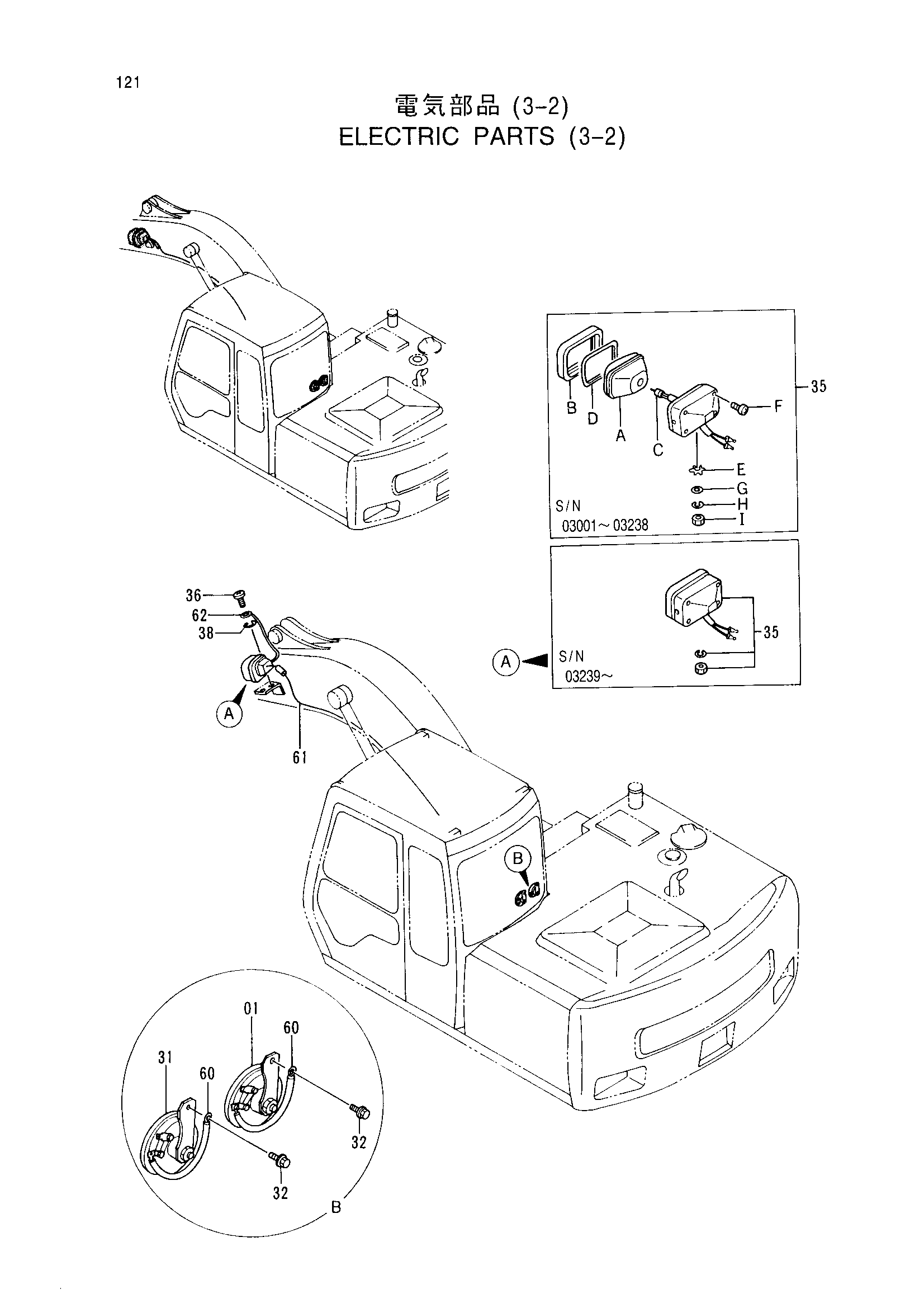

Заводская схема «Электрооборудование (3-2)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал (HI) | 1 |
| 31 | 4191499 | Звуковой сигнал (LO) | 1 |
| 32 | J020825 | Болт с шайбой | 2 |
| 35 | 4326800 замена: 4369969 | Фонарь головка в сборе | 2 |
| 35 | 4336570 замена: 4363932 | Фонарь головка в сборе | 2 |
| 35 | 4363932 замена: 4369969 | Фонарь головка в сборе | 2 |
| 35 | 4369969 | Фонарь головка в сборе | 2 |
| 35A | 4326801 | Ленс блок | 1 |
| 35B | 4326802 | Рама | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4326803 | Прокладка | 1 |
| 35E | 4307026 | Шайба | 1 |
| 35F | 4307027 | Винт | 1 |
| 35G | A590114 | Шайба | 1 |
| 35H | A590914 | Пружинная шайба | 1 |
| 35I | J952014 | Гайка | 1 |
| 36 | M430613 | Винт | 1 |
| 38 | A590906 | Пружинная шайба | 1 |
| 60 | 4254603 | Жгут проводов провод(звуковой сигнал масса) | 2 |
| 61 | 4261622 | Жгут проводов провод(стрела освещение) | 1 |
| 62 | 4254604 | Жгут проводов провод(освещение масса) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
