Клапан — HITACHI EX100WD-3

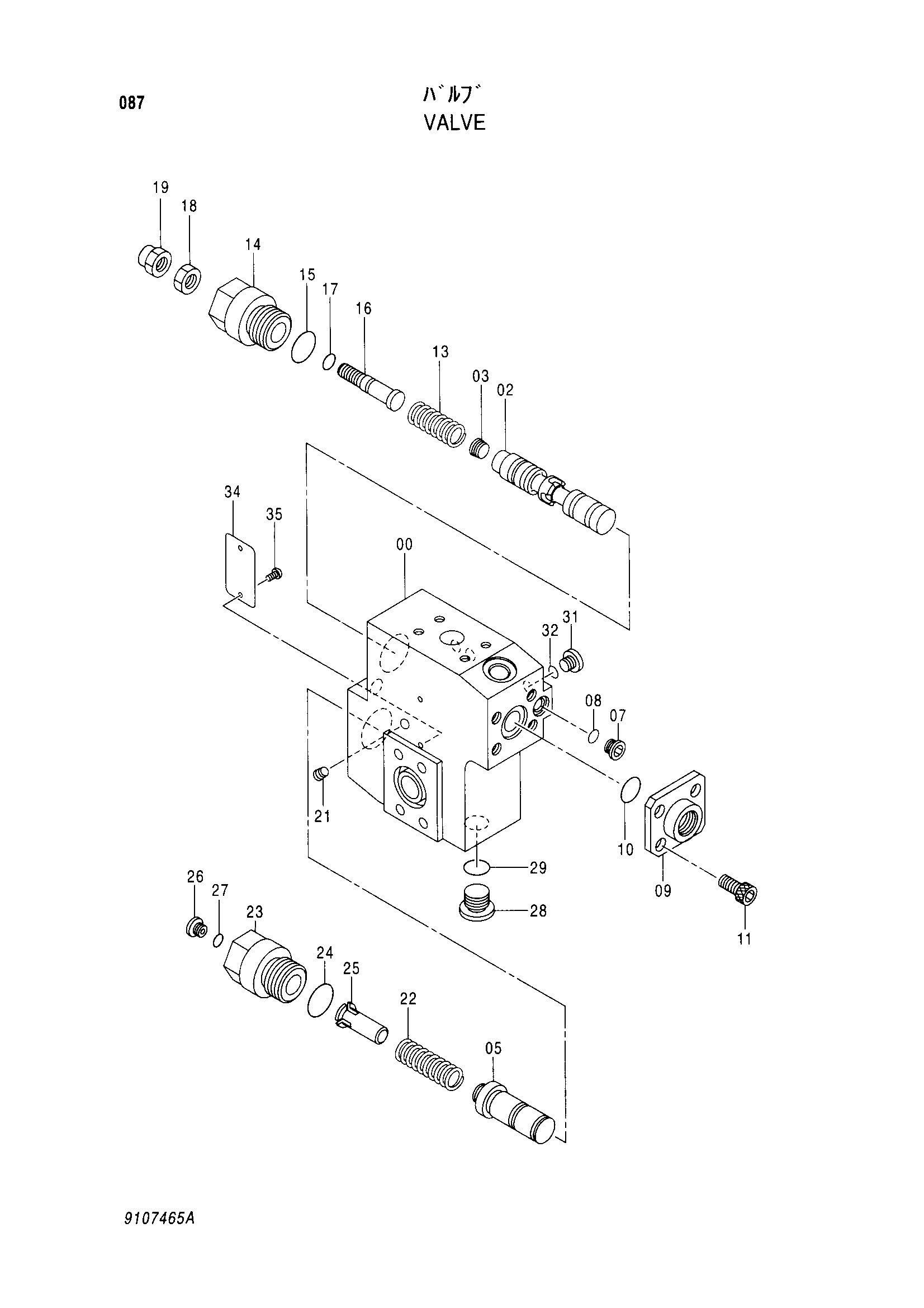

Заводская схема «Клапан» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9107465 | Клапан | 1 | |
| 00 | 1017330 | Корпус | 1 |
| 02 | 3058864 | Золотник | 1 |
| 03 | 4050968 | Пробка | 1 |
| 05 | 3055765 | Золотник | 1 |
| 07 | 4208976 | Пробка | 1 |
| 08 | 4506408 | Уплотнительное кольцо | 1 |
| 09 | 4287573 | Фланец | 1 |
| 10 | 4509182 | Уплотнительное кольцо | 1 |
| 11 | M341022 | Болт с внутренним шестигранником | 4 |
| 13 | 4286944 | Пружина сжатия | 1 |
| 14 | 4274302 | Картридж | 1 |
| 15 | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4287574 | Ограничитель | 1 |
| 17 | 4506409 | Уплотнительное кольцо | 1 |
| 18 | 4274305 | Гайка | 1 |
| 19 | 4289548 | Гайка | 1 |
| 21 | 4287575 | Пробка | 1 |
| 22 | 4286947 | Пружина сжатия | 1 |
| 23 | 4287576 | Картридж | 1 |
| 24 | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4287577 | Проставка | 1 |
| 26 | 4208976 | Пробка | 1 |
| 27 | 4506408 | Уплотнительное кольцо | 1 |
| 28 | 4208979 | Пробка | 1 |
| 29 | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4208976 | Пробка | 4 |
| 32 | 4506408 | Уплотнительное кольцо | 4 |
| 34 | 3060815 | Информационная табличка | 1 |
| 35 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
