Тормоз трубопроводы (3) — HITACHI EX100WD-3

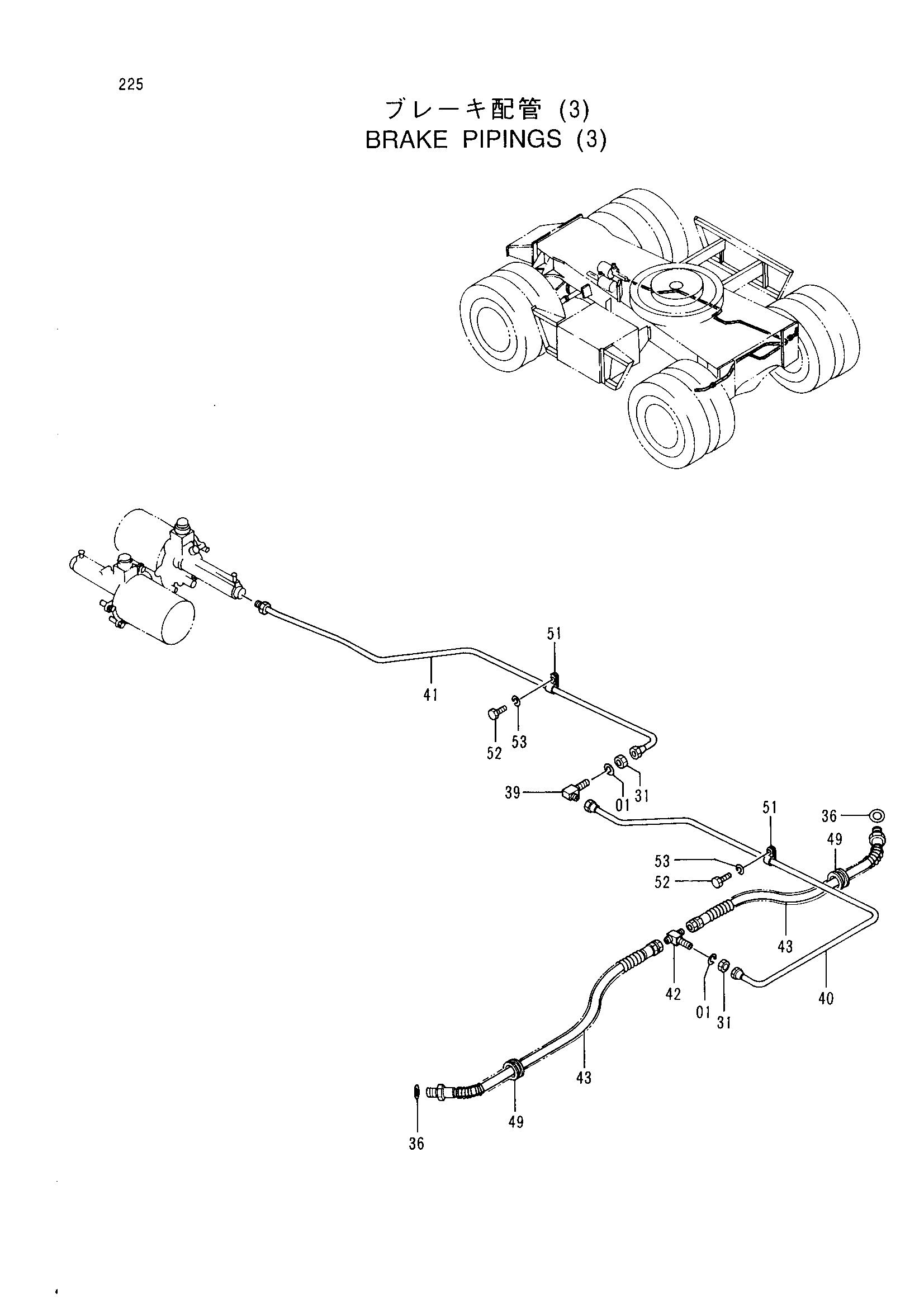

Заводская схема «Тормоз трубопроводы (3)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590912	Пружинная шайба	2
31	A501210	Гайка	2
36	987857	Манжета	2
39	4179075	Угловой штуцер	1
40	8051554	Трубка	1
41	8053020	Трубка	1
42	4179081	Тройник	1
43	4268381	Шланг	2
49	4205136	Резиновая втулка	2
51	4000853	Зажим трубка	2
52	J900612	Болт	2
53	A590906	Пружинная шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
