Пилотный трубопроводы (6)<многофункциональный рычаг> — HITACHI EX100WD-3

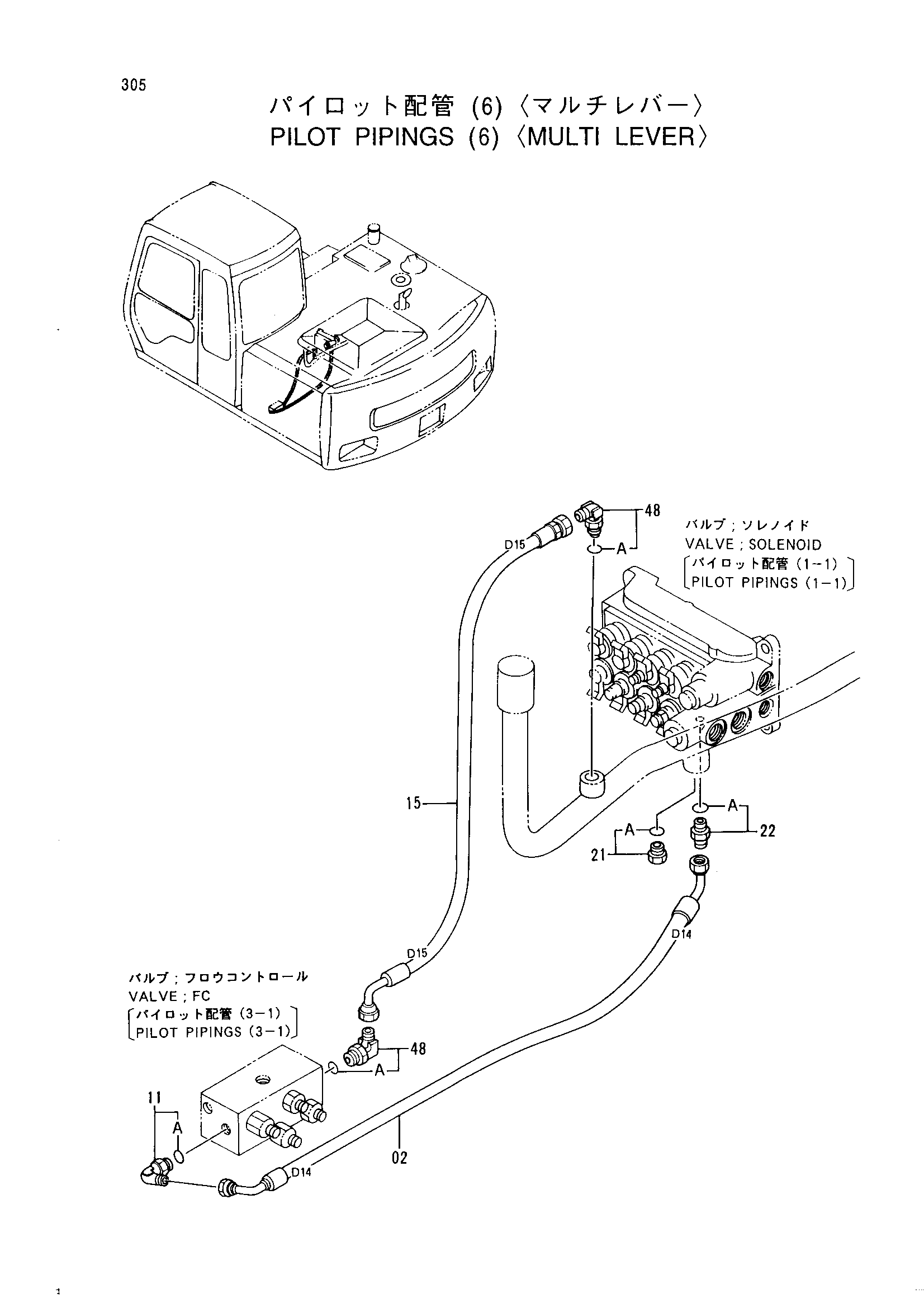

Заводская схема «Пилотный трубопроводы (6)<многофункциональный рычаг>» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4311076 | Нейлоновый шланг (D14) | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4284980 | Нейлоновый шланг (D15) | 1 |
| 21 | 4092534 | Пробка | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4261938 | Фильтр | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4154671 | Угловой штуцер | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
