Воздушный трубопроводы (2-1) — HITACHI EX100WD-3

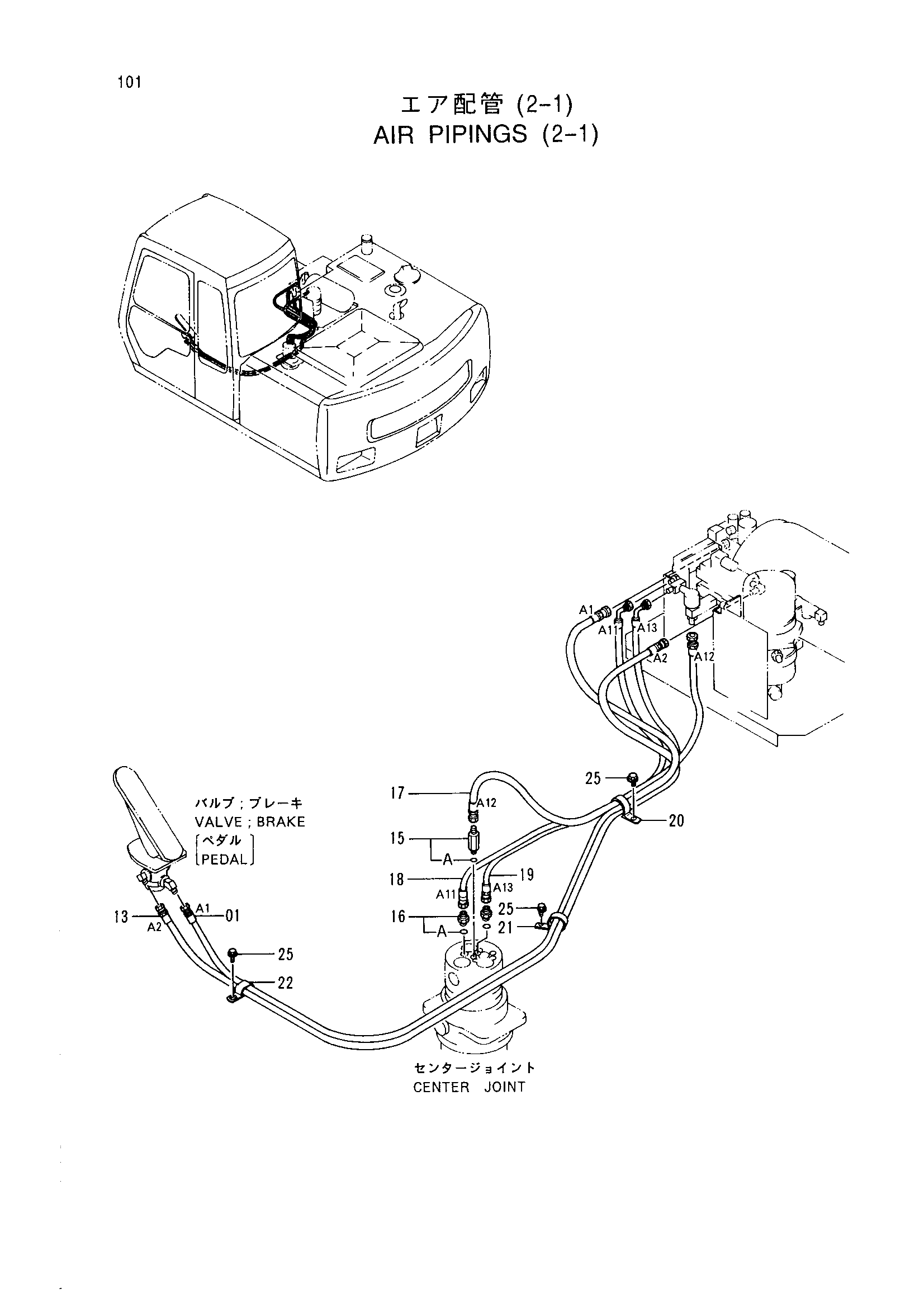

Заводская схема «Воздушный трубопроводы (2-1)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4266188 | Шланг (A1) | 1 |
| 13 | 4266189 | Шланг (A2) | 1 |
| 15 | 4223934 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200465 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4285124 | Шланг (A12) | 1 |
| 18 | 4266191 | Шланг (A11) | 1 |
| 19 | 4266192 | Шланг (A13) | 1 |
| 20 | 4190265 | Зажим | 1 |
| 21 | 4190291 | Зажим | 1 |
| 22 | 4190282 | Зажим | 1 |
| 25 | J011020 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
