Трансмиссия (4/4) — HITACHI EX100WD-3

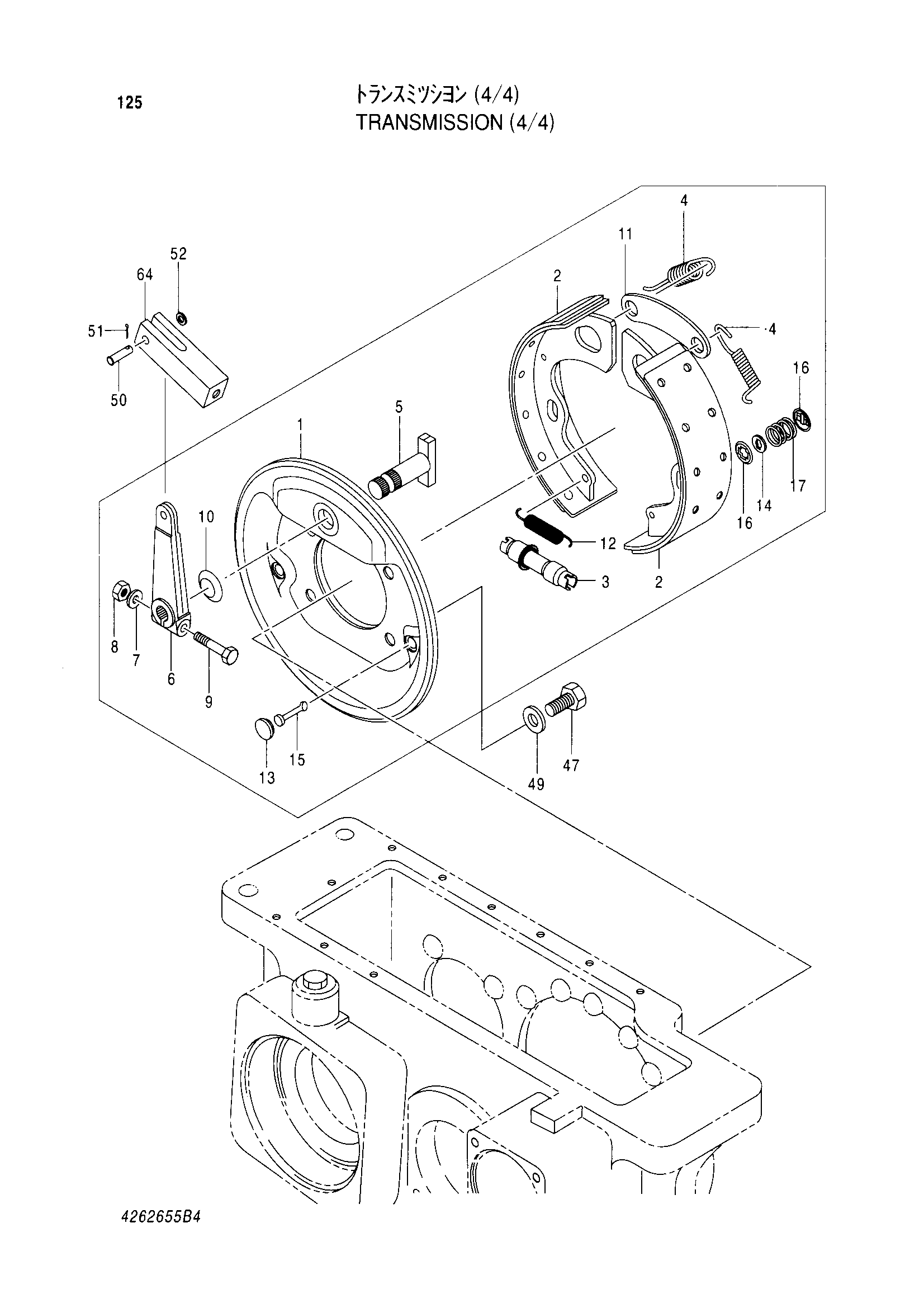

Заводская схема «Трансмиссия (4/4)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4262655 | Трансмиссия | 1 | |
| 43 | 4298480 | Тормоз в сборе | 1 |
| 43-1 | 4298483 | Опора | 1 |
| 43-10 | 4298466 | Пружина ваве | 1 |
| 43-11 | 4298470 | Браке | 1 |
| 43-12 | 4298469 | Пружина | 1 |
| 43-13 | 4298468 | Крышка | 2 |
| 43-14 | 4298467 | Шайба | 2 |
| 43-15 | 4298460 | Башмак палец | 2 |
| 43-16 | 4298463 | Башмак чашка | 4 |
| 43-17 | 4298459 | Башмак пружина | 2 |
| 43-2 | 4298478 | Накладка | 2 |
| 43-3 | 4298477 | Механизм натяжения | 1 |
| 43-4 | 4298476 | Пружина | 2 |
| 43-5 | 4298475 | Вал | 1 |
| 43-6 | 4298474 | Рычаг | 1 |
| 43-7 | 4298473 | Пружинная шайба | 1 |
| 43-8 | 4298472 | Гайка | 1 |
| 43-9 | 4298471 | Болт | 1 |
| 47 | 4298482 | Болт | 4 |
| 49 | 4298465 | Плоская шайба | 4 |
| 50 | 4298464 | Палец | 1 |
| 51 | 4298461 | Шплинт | 1 |
| 52 | 4298462 | Шайба | 1 |
| 64 | 4298458 | Вилка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
