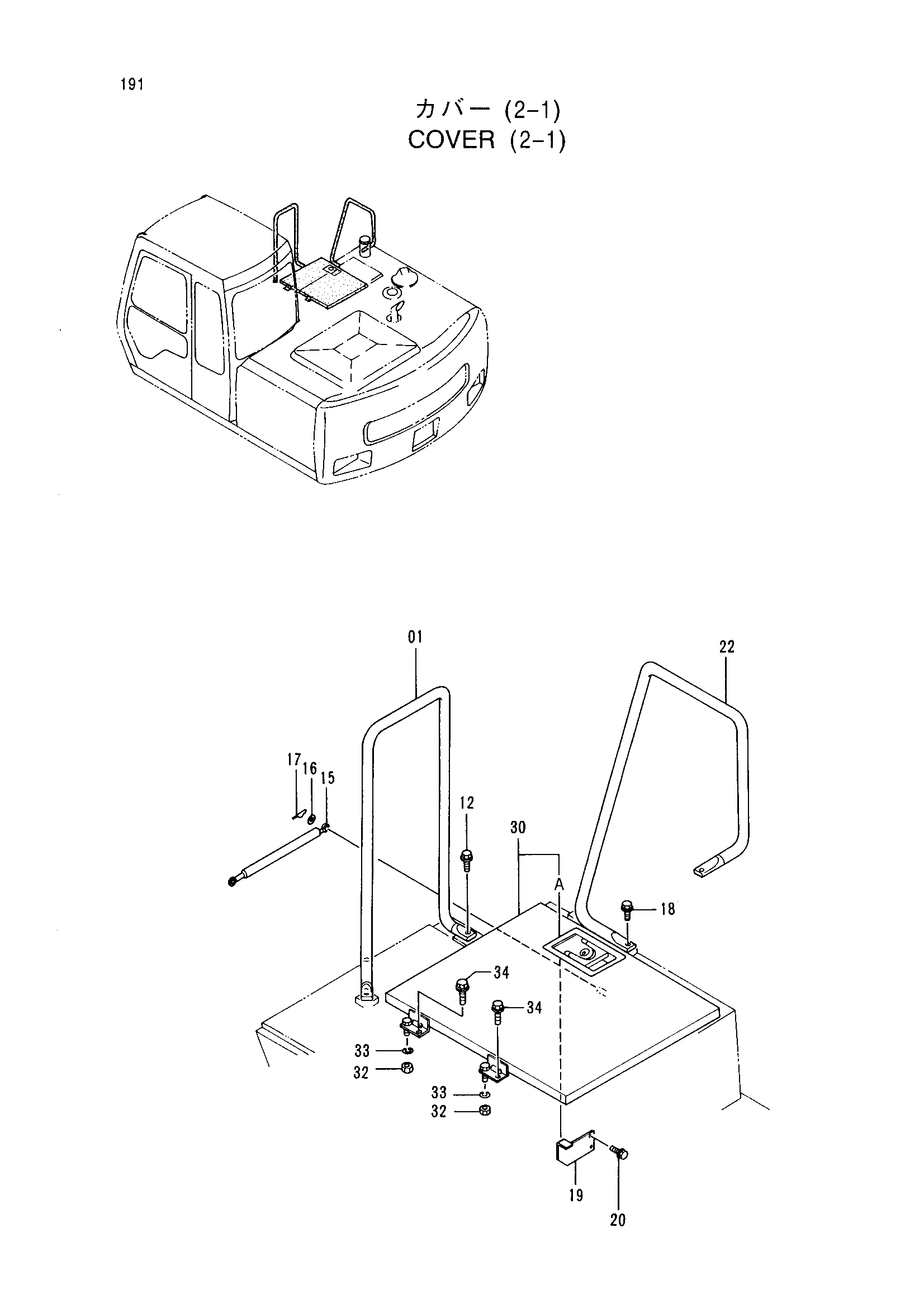

Облицовка (2-1) — HITACHI EX100WD-3
Заводская схема «Облицовка (2-1)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8053300 | Стойка | 1 |
| 12 | J011225 | Болт с шайбой | 2 |
| 15 | 4196560 | Стойка | 1 |
| 16 | A590108 | Плоская шайба | 2 |
| 17 | 4022697 | Стопорный палец | 2 |
| 18 | J011225 | Болт с шайбой | 2 |
| 19 | 4264379 | Кронштейн | 1 |
| 20 | J020820 | Болт с шайбой | 2 |
| 22 | 8047346 | Стойка | 1 |
| 30 | 7023548 | Крышка | 1 |
| 30A | 4354011 замена: 4361768 | Дверь блокировка (3) | 1 |
| 30A | 4361768 | Дверь блокировка (3) | 1 |
| 30A | 7017862 замена: 4354011 | Дверь блокировка (1) | 1 |
| 32 | J950010 | Гайка | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 34 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
