Отвал — HITACHI EX100WD-3

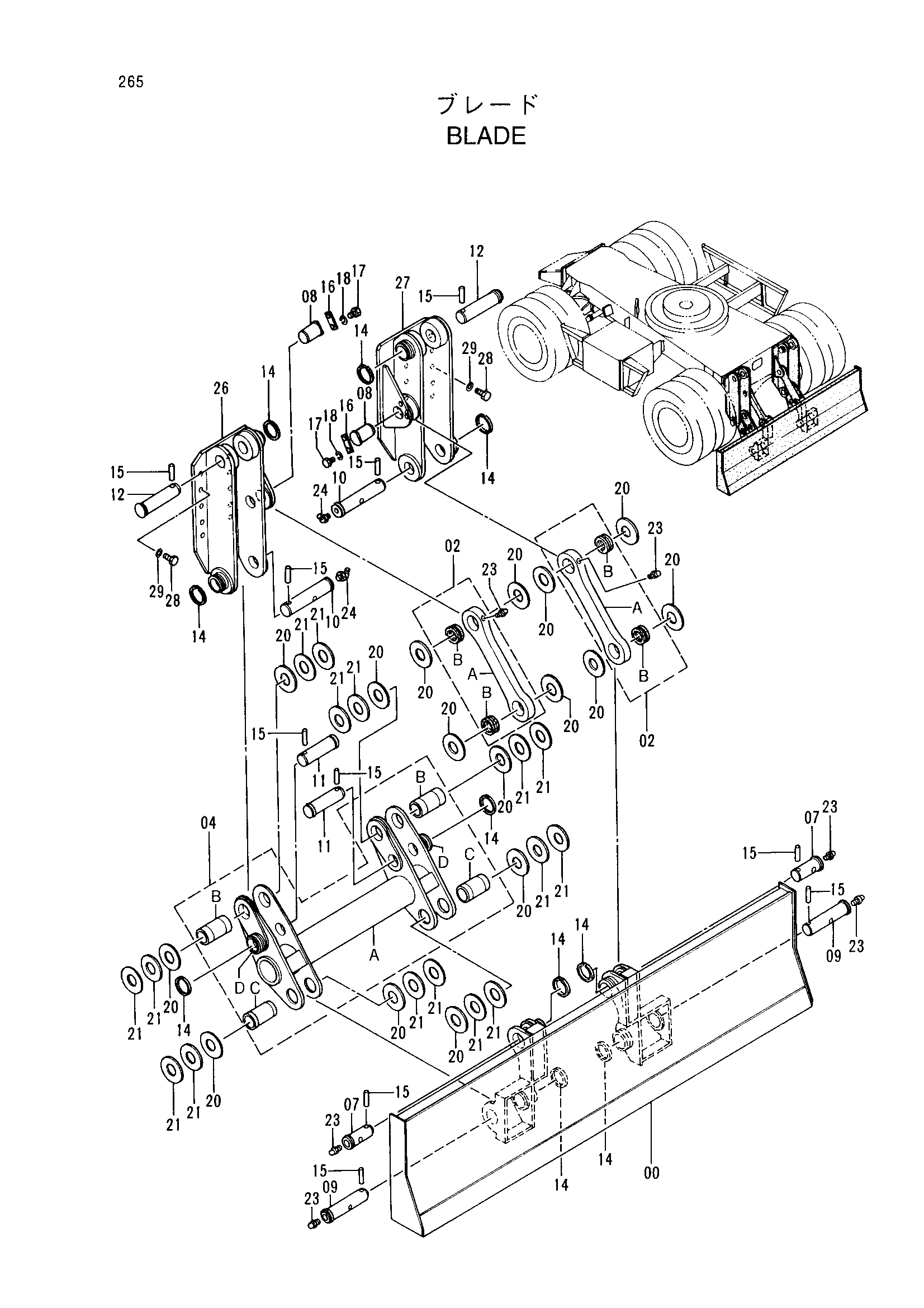

Заводская схема «Отвал» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011531 | Отвал | 1 |
| 02 | 8049994 | Тяга в сборе | 2 |
| 02A | 3054637 | Тяга | 1 |
| 02B | 4232084 | Втулка | 2 |
| 04 | 8049991 | Тяга в сборе | 1 |
| 04A | 7023945 | Тяга | 1 |
| 04B | 4232086 | Втулка | 2 |
| 04C | 4232085 | Втулка | 2 |
| 04D | 4197033 | Ограничитель | 2 |
| 07 | 3044368 | Палец | 2 |
| 08 | 3044382 | Палец | 2 |
| 09 | 3044369 | Палец | 2 |
| 10 | 3044370 | Палец | 2 |
| 11 | 3044367 | Палец | 2 |
| 12 | 3044371 | Палец | 2 |
| 14 | 4065688 | Кольцо | 10 |
| 15 | 4065689 | Палец | 10 |
| 16 | X4246 | Стопорная пластина | 2 |
| 17 | J901230 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 20 | 4179807 | Шайба 1.0 | 16 |
| 21 | 4179808 | Шайба 2.0 | 16 |
| 23 | J75481 | Пресс-маслёнка | 6 |
| 24 | J75581 | Пресс-маслёнка | 2 |
| 26 | 7024064 | Кронштейн | 1 |
| 27 | 7024066 | Кронштейн | 1 |
| 28 | J932050 | Болт | 20 |
| 29 | 4018545 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
