Воздушный трубопроводы (1-1) — HITACHI EX100WD-3

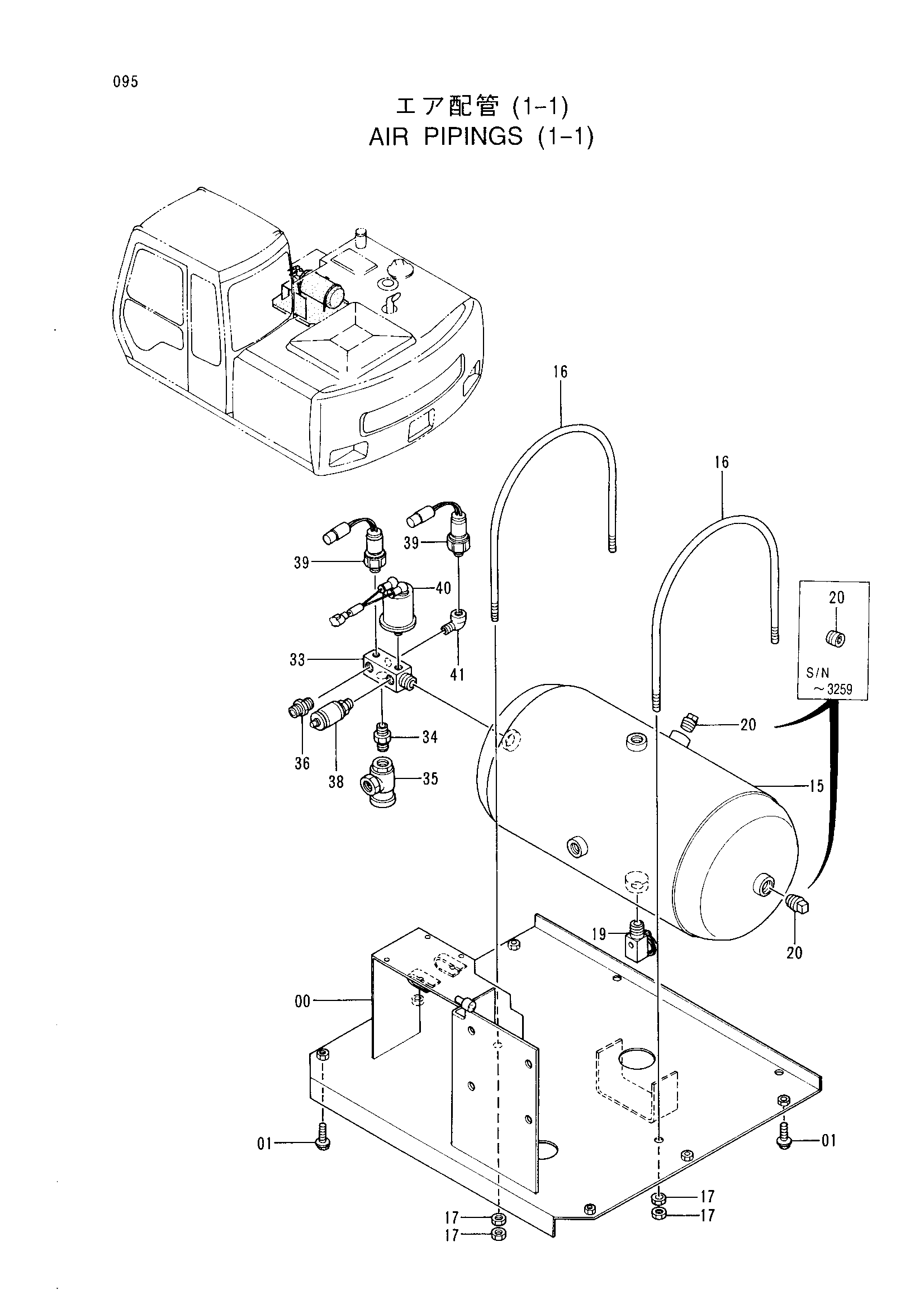

Заводская схема «Воздушный трубопроводы (1-1)» для HITACHI EX100WD-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024519 | Кронштейн | 1 |
| 01 | J031025 | Болт с шайбой | 6 |
| 15 | 4216547 | Бак воздушный | 1 |
| 16 | 4151541 | U-образный болт | 2 |
| 17 | J950010 | Гайка | 8 |
| 19 | 4216548 | Клапан дренажный | 1 |
| 20 | 94-2013 | Пробка | 2 |
| 20 | 94-2024 | Пробка | 2 |
| 33 | 4264384 | Адаптер | 1 |
| 34 | 94-1702 | Адаптер | 1 |
| 35 | 4216549 | Клапан | 1 |
| 36 | 4215650 | Адаптер | 1 |
| 38 | 986952 | Клапан защитный | 1 |
| 39 | 4206449 | Датчик давления | 2 |
| 40 | 4264882 | Датчик давления | 1 |
| 41 | 94-0630 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
