Электрооборудование (3-4) — HITACHI EX100WD-2

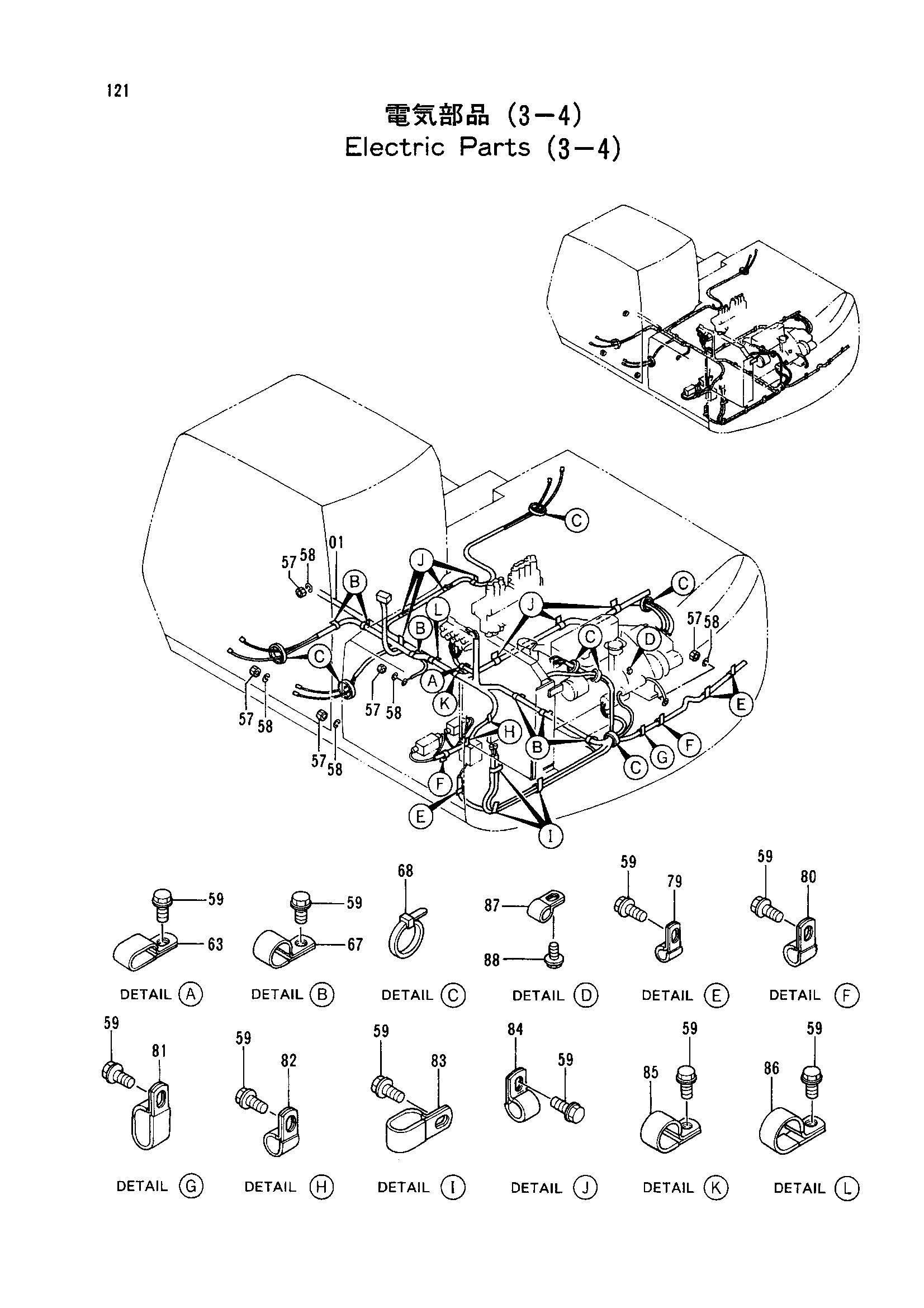

Заводская схема «Электрооборудование (3-4)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0001183 | Жгут проводов провод(двигатель) | 1 |
| 57 | J950010 | Гайка | 5 |
| 58 | A590910 | Пружинная шайба | 5 |
| 59 | J011020 | Болт с шайбой | 27 |
| 63 | 4190275 | Зажим | 1 |
| 67 | 4190263 | Зажим | 6 |
| 68 | 4055312 | Ленточный зажим | 7 |
| 79 | 4190261 | Зажим | 3 |
| 80 | 4192018 | Зажим | 2 |
| 81 | 4190292 | Зажим | 1 |
| 82 | 4190273 | Зажим | 2 |
| 83 | 4190282 | Зажим | 3 |
| 84 | 4190274 | Зажим | 7 |
| 85 | 4192035 | Зажим | 1 |
| 86 | 4190264 | Зажим | 1 |
| 87 | 4000860 | Зажим трубка | 1 |
| 88 | J010616 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
