Пилотный трубопроводы (отвал): 2 — HITACHI EX100WD-2

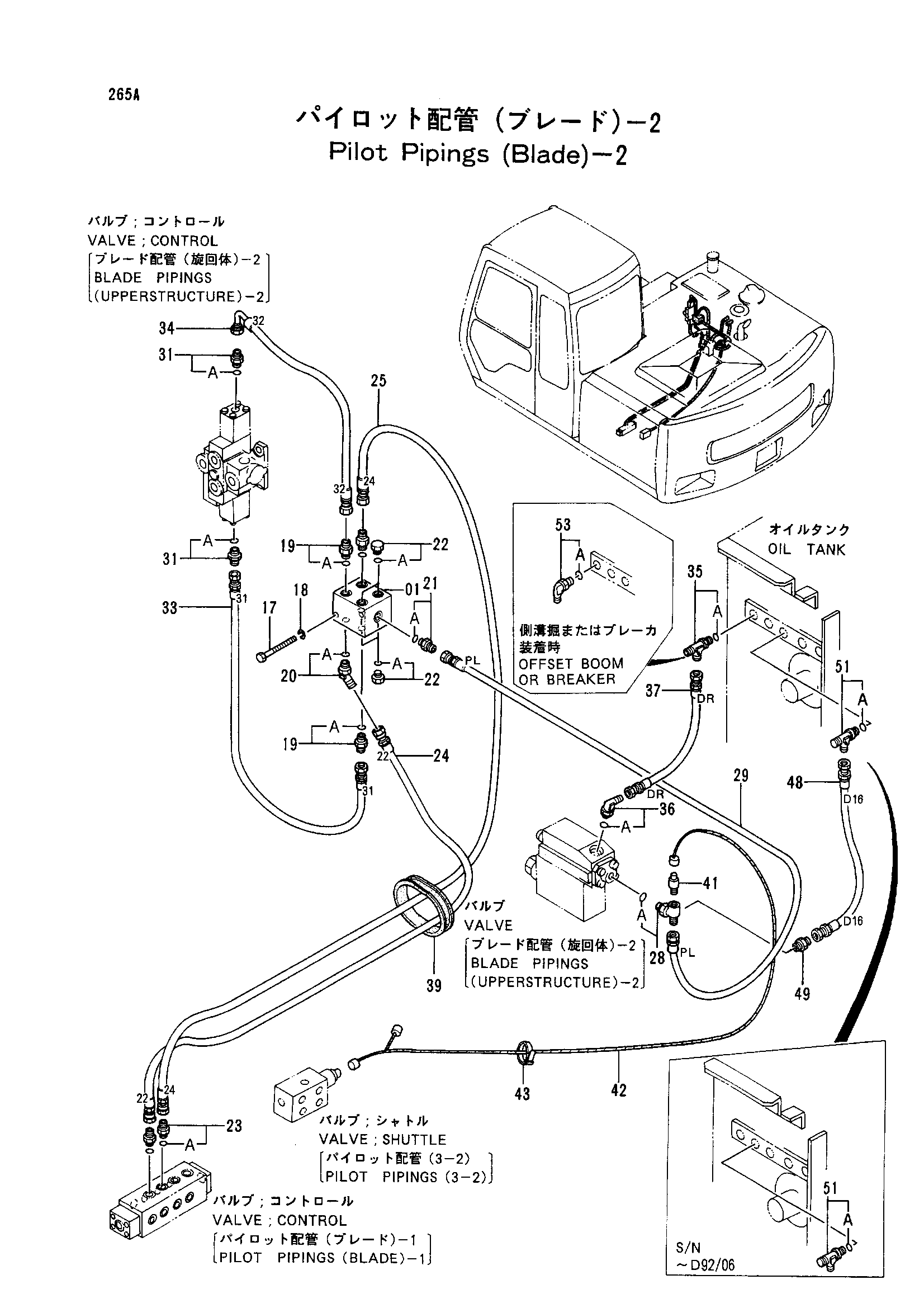

Заводская схема «Пилотный трубопроводы (отвал): 2» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4254612 | Челночный клапан | 1 |
| 17 | J900890 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | 4200468 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4200473 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4280155 | Адаптер | 1 |
| 21A | 4506408 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293063 | Нейлоновый шланг (22) | 1 |
| 25 | 4293064 | Нейлоновый шланг (24) | 1 |
| 28 | 4297319 | Тройник | 1 |
| 28 | 4308082 | Тройник | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4293073 | Нейлоновый шланг (PL) | 1 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4293071 | Нейлоновый шланг (31) | 1 |
| 34 | 4293072 | Нейлоновый шланг (32) | 1 |
| 35 | 4203171 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4200470 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4293075 | Нейлоновый шланг (DR) | 1 |
| 39 | 4201750 | Резиновая втулка | 1 |
| 41 | 4254563 | Датчик давления | 1 |
| 42 | 4297656 | Жгут проводов | 1 |
| 43 | 4055311 | Ленточный зажим | 3 |
| 43 | 4055311 | Ленточный зажим | 10 |
| 48 | 4283882 | Нейлоновый шланг (D16) | 1 |
| 49 | 4307922 | Адаптер | 1 |
| 51 | 4203171 | Тройник | 1 |
| 51 | 4208909 | Тройник | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4154670 | Угловой штуцер S.. | 1 |
| 53A | 957366 | Уплотнительное кольцо.. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
