Шасси — HITACHI EX100WD-2

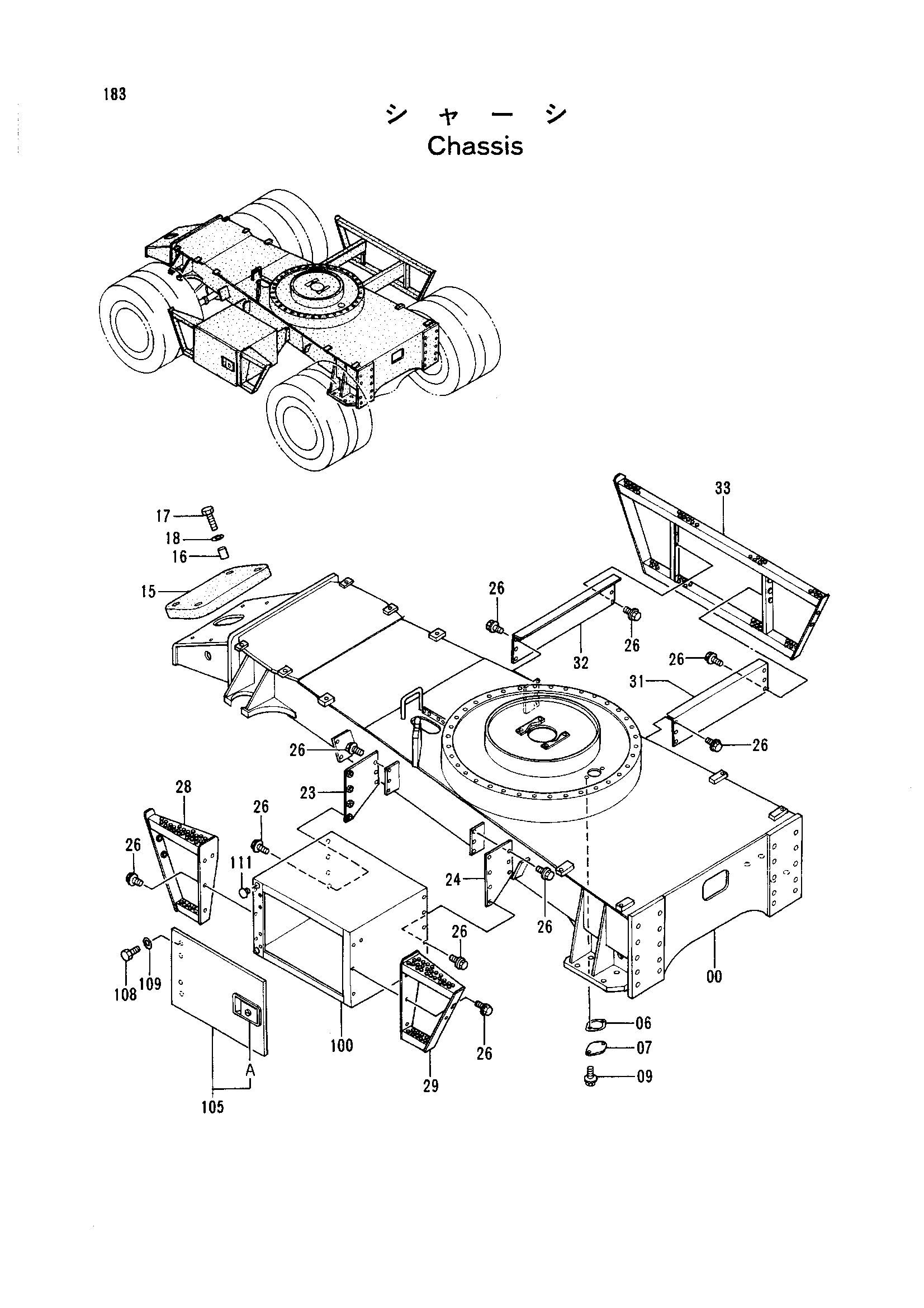

Заводская схема «Шасси» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012154 | Рама шасси | 1 |
| 06 | 4272297 | Манжета | 1 |
| 07 | 4128863 | Пластина | 1 |
| 09 | J011020 | Болт с шайбой | 2 |
| 15 | 4266578 | Резиновая прокладка | 1 |
| 16 | 4266625 | Проставка | 4 |
| 17 | J901250 | Болт | 4 |
| 18 | 449490 | Шайба | 4 |
| 23 | 9736799 | Кронштейн | 1 |
| 24 | 9736800 | Кронштейн | 1 |
| 26 | J011225 | Болт с шайбой | 34 |
| 28 | 7024200 | Ступень | 1 |
| 29 | 7024201 | Ступень | 1 |
| 31 | 4285658 | Опора | 1 |
| 32 | 4285659 | Опора | 1 |
| 33 | 7025035 | Ступень | 1 |
| 100 | 6011707 | Ящик для инструментов | 1 |
| 105 | 7019505 | Крышка | 1 |
| 105A | 7017924 | Дверь блокировка (2) | 1 |
| 108 | J901025 | Болт | 4 |
| 109 | A590110 | Плоская шайба | 4 |
| 111 | 4293335 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
