Пилотный трубопроводы (аутригер): 1 — HITACHI EX100WD-2

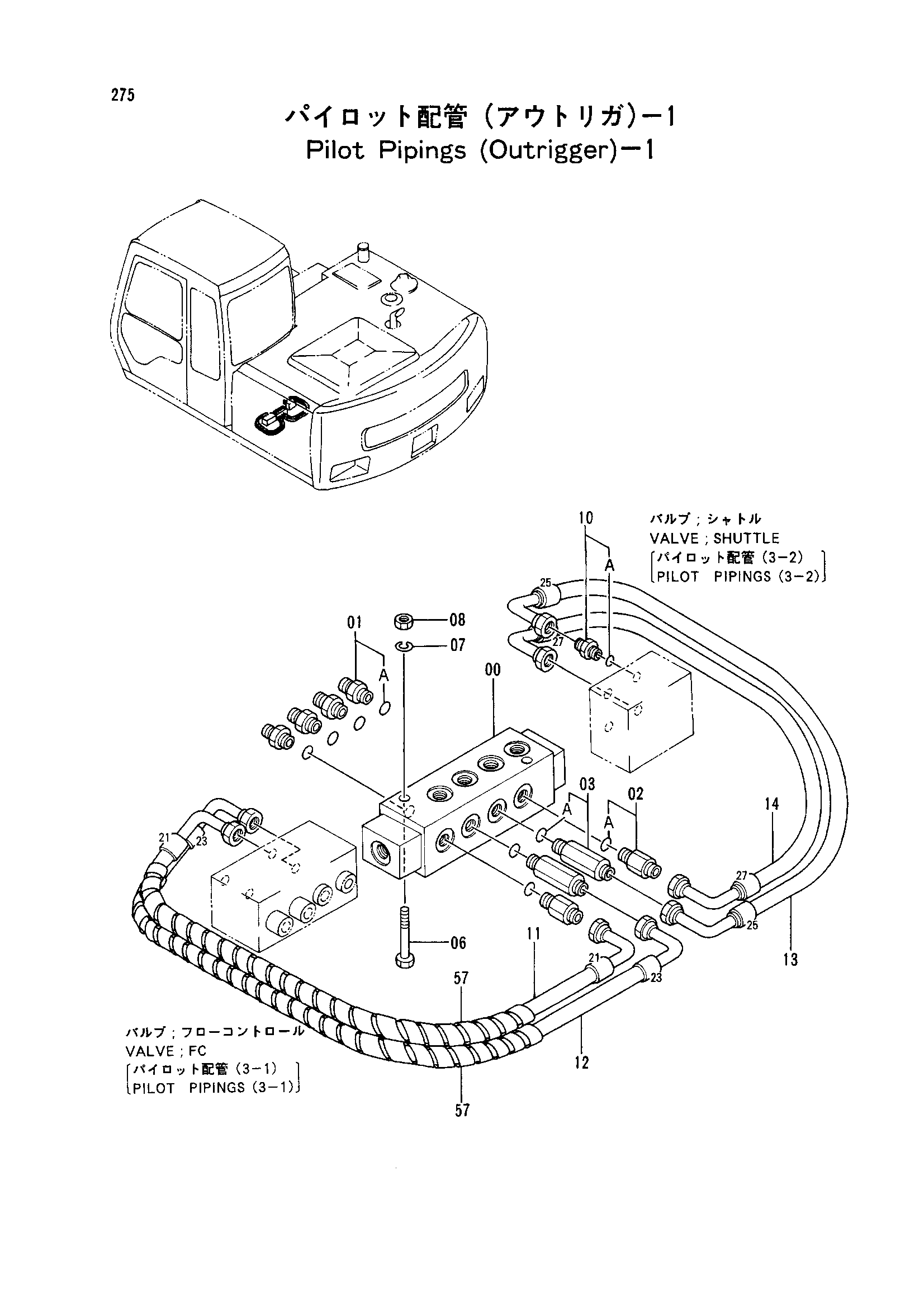

Заводская схема «Пилотный трубопроводы (аутригер): 1» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4260878 | Гидрораспределитель | 1 |
| 01 | 4200467 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4209931 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4223934 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J900875 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | M500807 | Гайка | 2 |
| 10 | 4200466 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4294143 | Нейлоновый шланг (21) | 1 |
| 12 | 4294144 | Нейлоновый шланг (23) | 1 |
| 13 | 4294145 | Нейлоновый шланг (25) | 1 |
| 14 | 4294146 | Нейлоновый шланг (27) | 1 |
| 57 | 4133527 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
