Отвал трубопроводы (ходовая часть) — HITACHI EX100WD-2

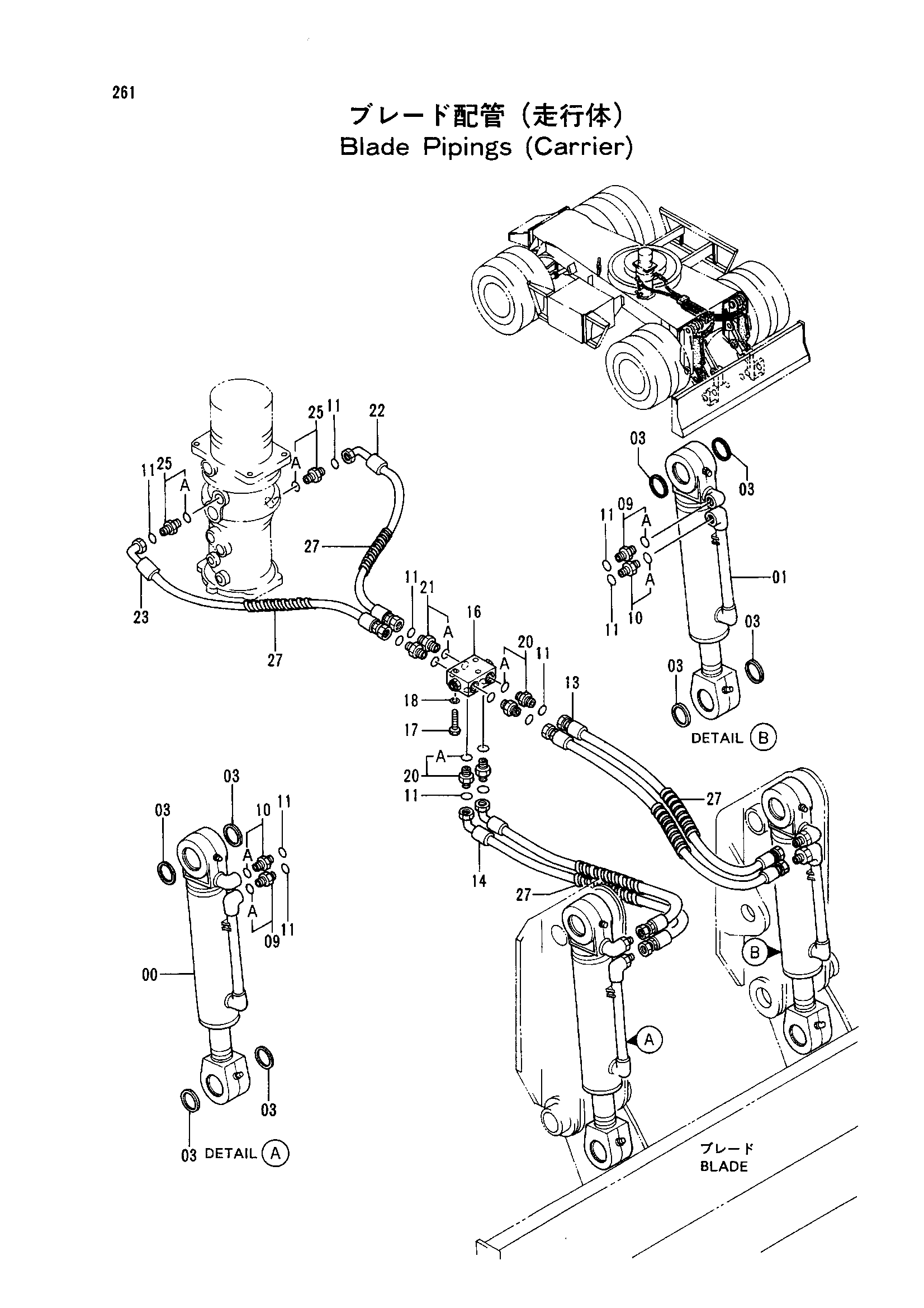

Заводская схема «Отвал трубопроводы (ходовая часть)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4231943 | Гидроцилиндр отвала (левый) | 1 |
| 01 | 4231944 | Гидроцилиндр отвала (правый) | 1 |
| 03 | 4094086 | Пылезащитное уплотнение | 8 |
| 09 | 4189602 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4199247 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4138938 | Уплотнительное кольцо | 12 |
| 13 | 4226310 | Шланг | 2 |
| 14 | 4229813 | Шланг | 2 |
| 16 | 4239313 | Обратный клапан | 1 |
| 17 | J900860 | Болт | 3 |
| 18 | A590908 | Пружинная шайба | 3 |
| 20 | 4198407 | Адаптер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4189602 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4294154 | Шланг | 1 |
| 23 | 4294149 | Шланг | 1 |
| 25 | 4189602 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
