Пилотный трубопроводы (4-1) — HITACHI EX100WD-2

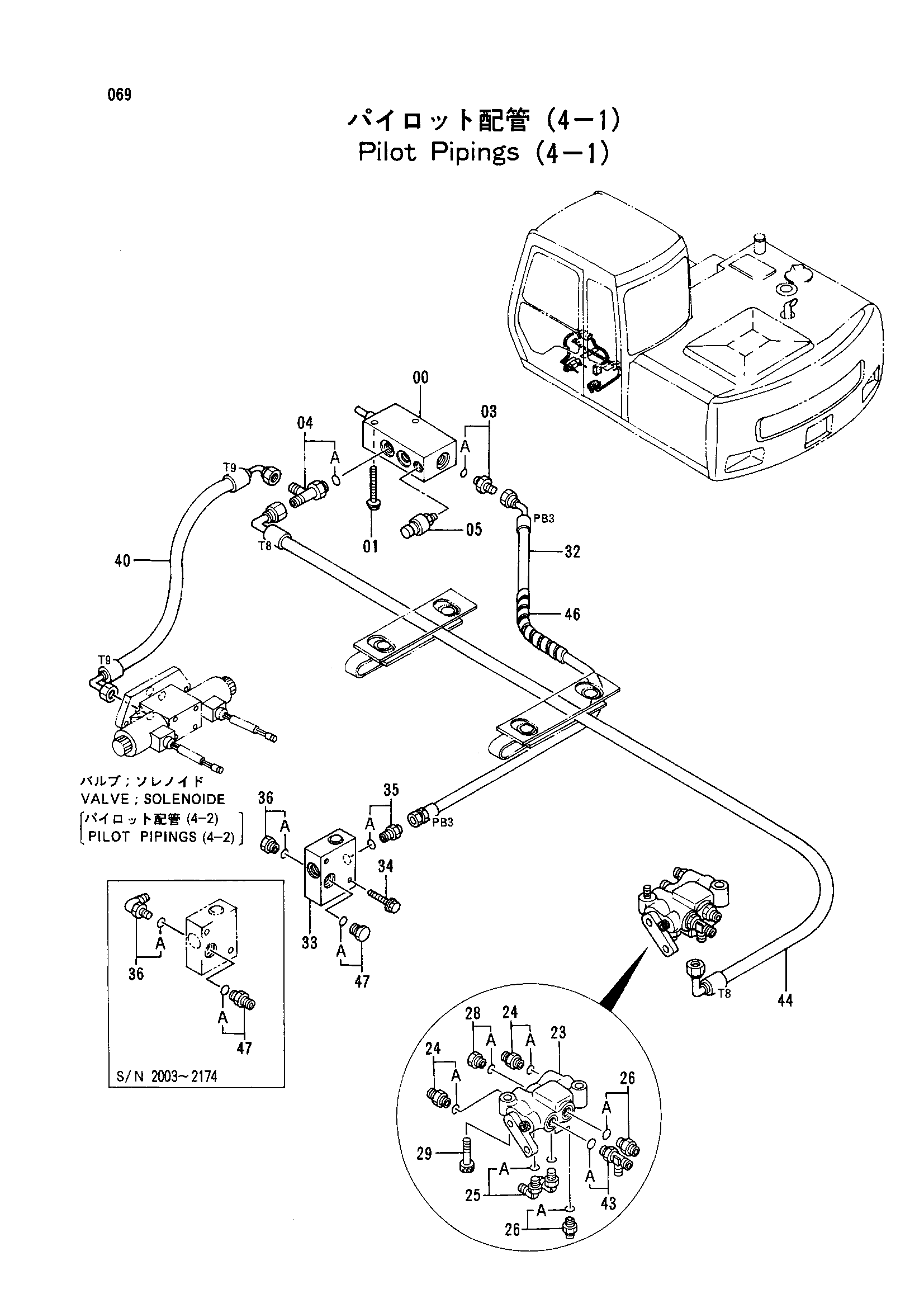

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4260610 | Пилотный клапан | 1 |
| 01 | J011065 | Болт с шайбой | 2 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208909 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4256027 | Датчик давления | 1 |
| 23 | 4254611 | Запорный клапан | 1 |
| 24 | 4261938 | Фильтр | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200466 | Адаптер | 2 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4092534 | Пробка | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | M341045 | Болт с внутренним шестигранником | 2 |
| 32 | 4285060 | Нейлоновый шланг (PB3) | 1 |
| 33 | 4285823 | Клапан регулировочный | 1 |
| 33 | 4311354 | Клапан регулировочный | 1 |
| 34 | J010850 | Болт с шайбой | 2 |
| 35 | 4200466 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4092534 | Пробка | 1 |
| 36 | 4154671 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4281756 | Нейлоновый шланг (T9) | 1 |
| 43 | 4239713 | Тройник | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4293089 | Нейлоновый шланг (T8) | 1 |
| 46 | 4133527 | Защитный кожух | 1 |
| 47 | 4092534 | Пробка | 1 |
| 47 | 4200466 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
