Пилотный трубопроводы (аутригер): 2 — HITACHI EX100WD-2

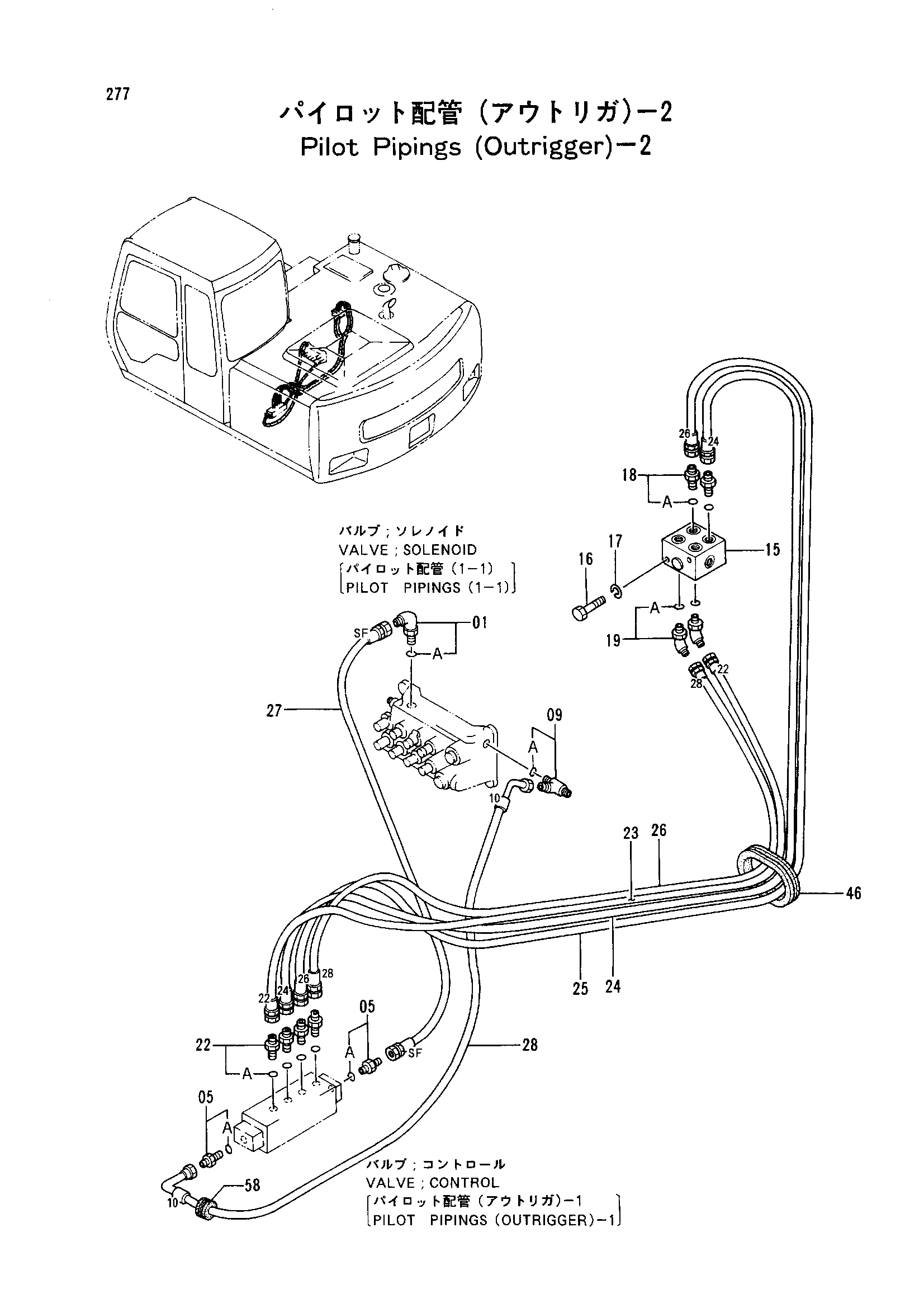

Заводская схема «Пилотный трубопроводы (аутригер): 2» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200465 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4208908 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4254612 | Челночный клапан | 1 |
| 16 | J900890 | Болт | 2 |
| 17 | A590908 | Пружинная шайба | 2 |
| 18 | 4200468 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200473 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4293063 | Нейлоновый шланг (22) | 1 |
| 24 | 4293064 | Нейлоновый шланг (24) | 1 |
| 25 | 4293065 | Нейлоновый шланг (26) | 1 |
| 26 | 4293066 | Нейлоновый шланг (28) | 1 |
| 27 | 4293067 | Нейлоновый шланг (SF) | 1 |
| 28 | 4294147 | Нейлоновый шланг (10) | 1 |
| 46 | 4201750 | Резиновая втулка | 1 |
| 58 | 4186003 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
