Основной трубопроводы (4) — HITACHI EX100WD-2

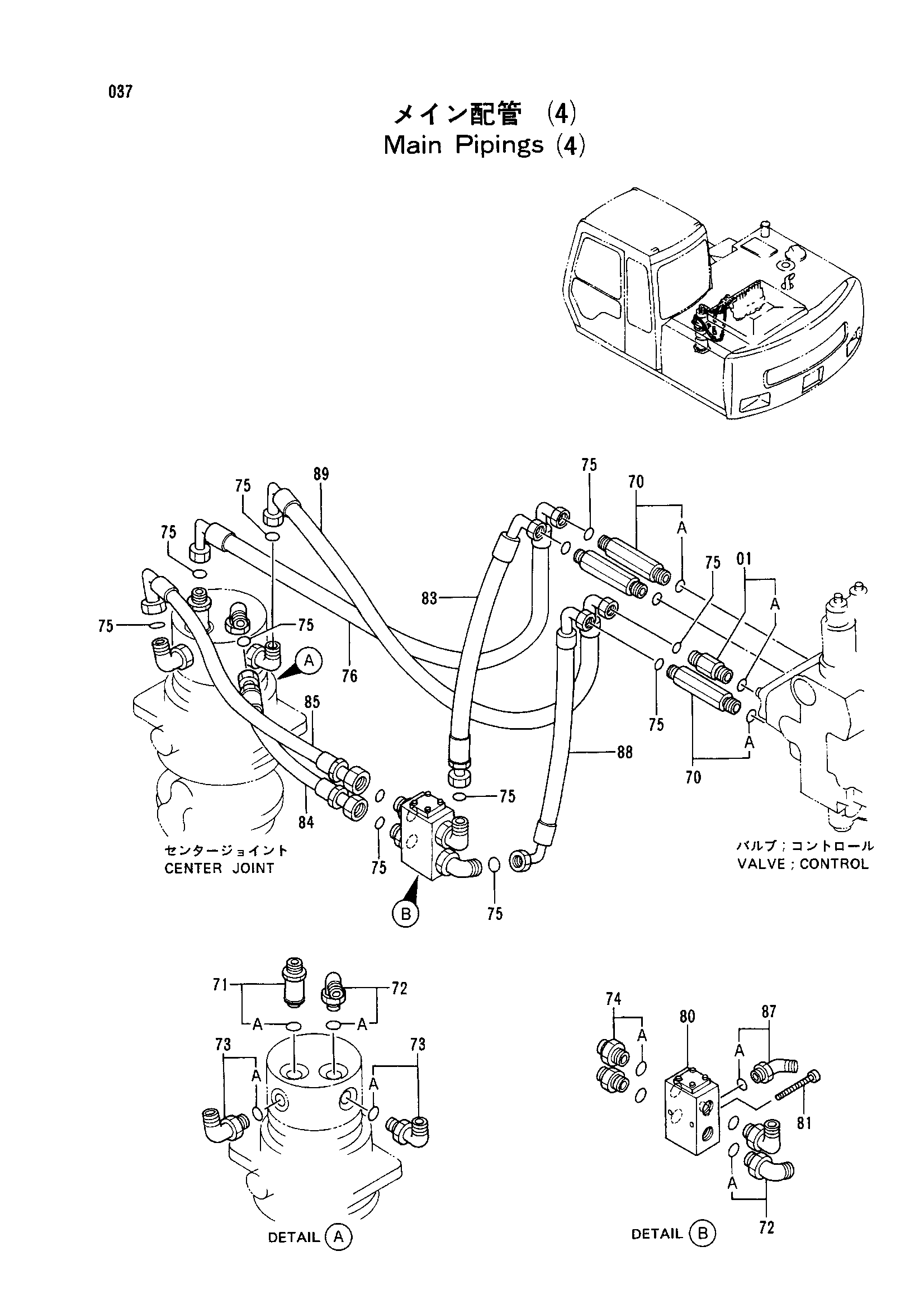

Заводская схема «Основной трубопроводы (4)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4264484 | Адаптер | 1 |
| 01A | R26906R | Уплотнительное кольцо | 1 |
| 70 | 4264483 | Адаптер | 3 |
| 70A | R26906R | Уплотнительное кольцо | 1 |
| 71 | 4189539 | Адаптер | 1 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4157562 | Угловой штуцер | 3 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 73 | 4202404 | Угловой штуцер | 2 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4189619 | Адаптер | 2 |
| 74A | 4506424 | Уплотнительное кольцо | 1 |
| 75 | 4187308 | Уплотнительное кольцо | 12 |
| 76 | 4266166 | Шланг | 1 |
| 80 | 4280068 | Обратный клапан | 1 |
| 81 | M341060 | Болт с внутренним шестигранником | 2 |
| 81 | M341071 | Болт с внутренним шестигранником | 2 |
| 83 | 4281749 | Шланг | 1 |
| 84 | 4281750 | Шланг | 1 |
| 85 | 4281751 | Шланг | 1 |
| 87 | 4182739 | Угловой штуцер | 1 |
| 87A | 4506424 | Уплотнительное кольцо | 1 |
| 88 | 4281748 | Шланг | 1 |
| 89 | 4293082 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
