Ковш (0.33) — HITACHI EX100WD-2

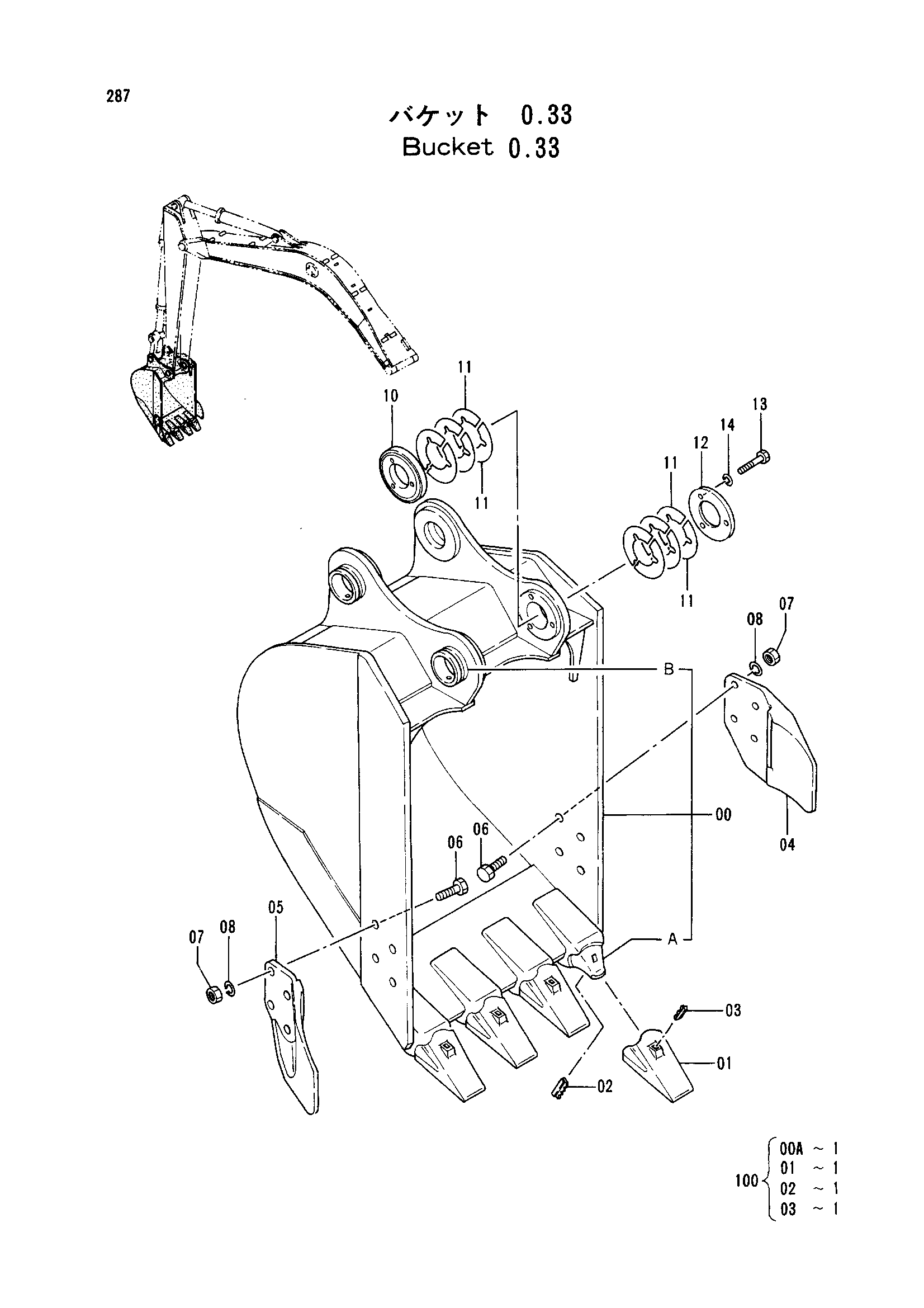

Заводская схема «Ковш (0.33)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9106751 | Ковш в сборе | 1 | |
| 00 | 8052154 | Ковш | 1 |
| 00A | 4188013 | Адаптер зуба | 4 |
| 00B | 4197033 | Ограничитель | 2 |
| 01 | 963228 | Коронка зуба | 4 |
| 02 | 963229 | Стопорный палец | 4 |
| 03 | 963227 | Резиновый фиксатор | 4 |
| 04 | 2015428 | Боковой резец | 1 |
| 05 | 2015429 | Боковой резец | 1 |
| 06 | J932060 | Болт | 8 |
| 07 | J951020 | Гайка | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 10 | 4276384 | Бобышка | 1 |
| 11 | 4276386 | Регулировочная шайба 1.0 | 12 |
| 12 | 4276385 | Пластина | 1 |
| 13 | J901275 | Болт | 3 |
| 14 | A590912 | Пружинная шайба | 3 |
| 100 | 9075345 | Комплект наконечник | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
