Рычаг управления (2) — HITACHI EX100WD-2

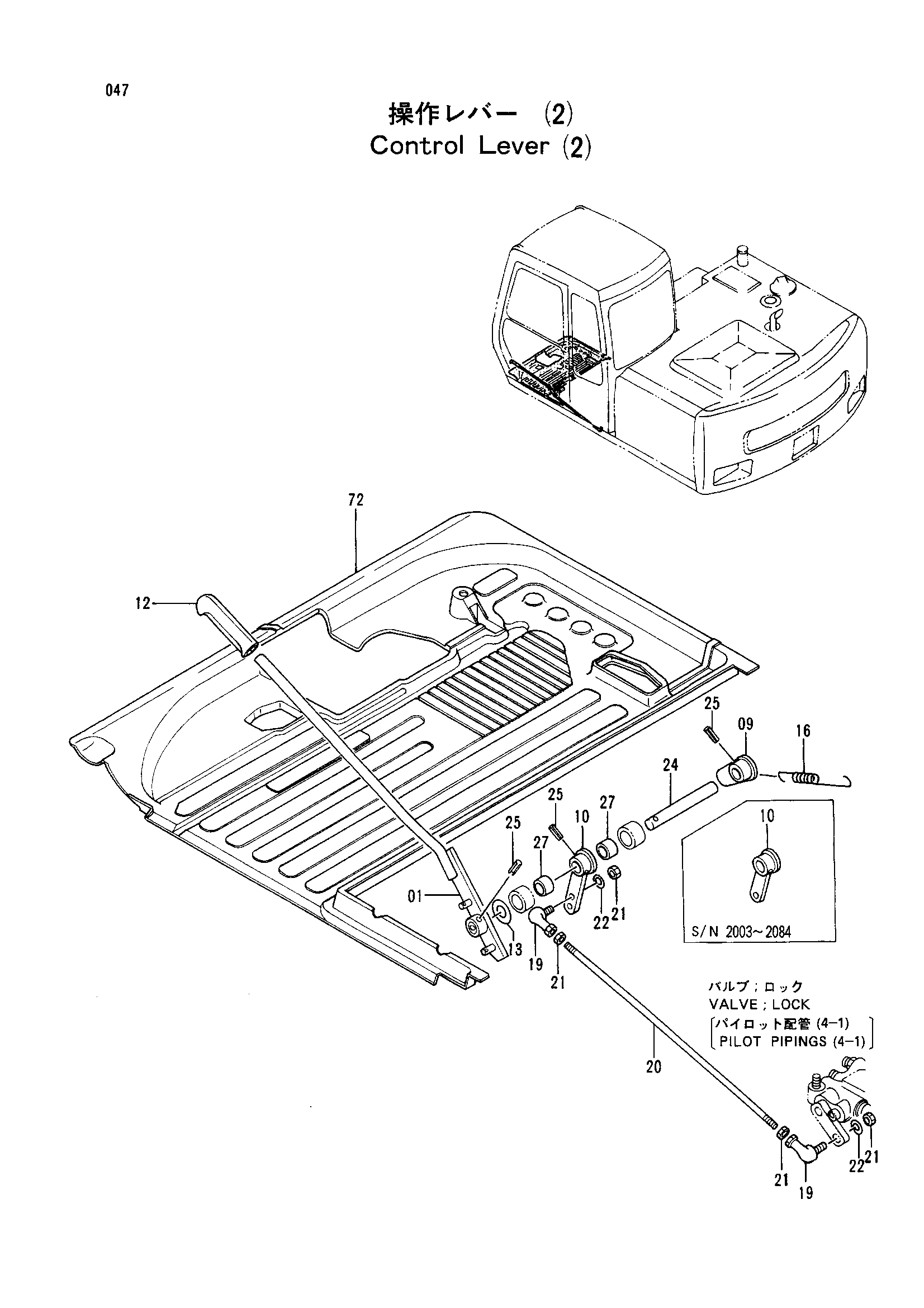

Заводская схема «Рычаг управления (2)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024712 | Рычаг блокировка | 1 |
| 01 | 7026155 | Рычаг блокировка | 1 |
| 09 | 9735303 | Тяга | 1 |
| 09 | 9738060 | Тяга | 1 |
| 10 | 3051611 | Рукоятка | 1 |
| 10 | A590116 | Плоская шайба | 1 |
| 12 | 4189184 | Пружина растяжения | 1 |
| 13 | 4056018 | Шарнир | 2 |
| 16 | 4259591 | Шток | 1 |
| 19 | M500807 | Гайка | 4 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | 4263918 | Палец | 1 |
| 22 | 4027427 | Пружинный штифт | 3 |
| 24 | 4259767 | Втулка | 2 |
| 25 | 4275254 замена: 4336623 | Коврик пола | 1 |
| 27 | 4336623 | Коврик пола | 1 |
| 72 | 9735302 | Тяга | 1 |
| 72 | 9739442 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
