Кондиционер (2) — HITACHI EX100WD-2

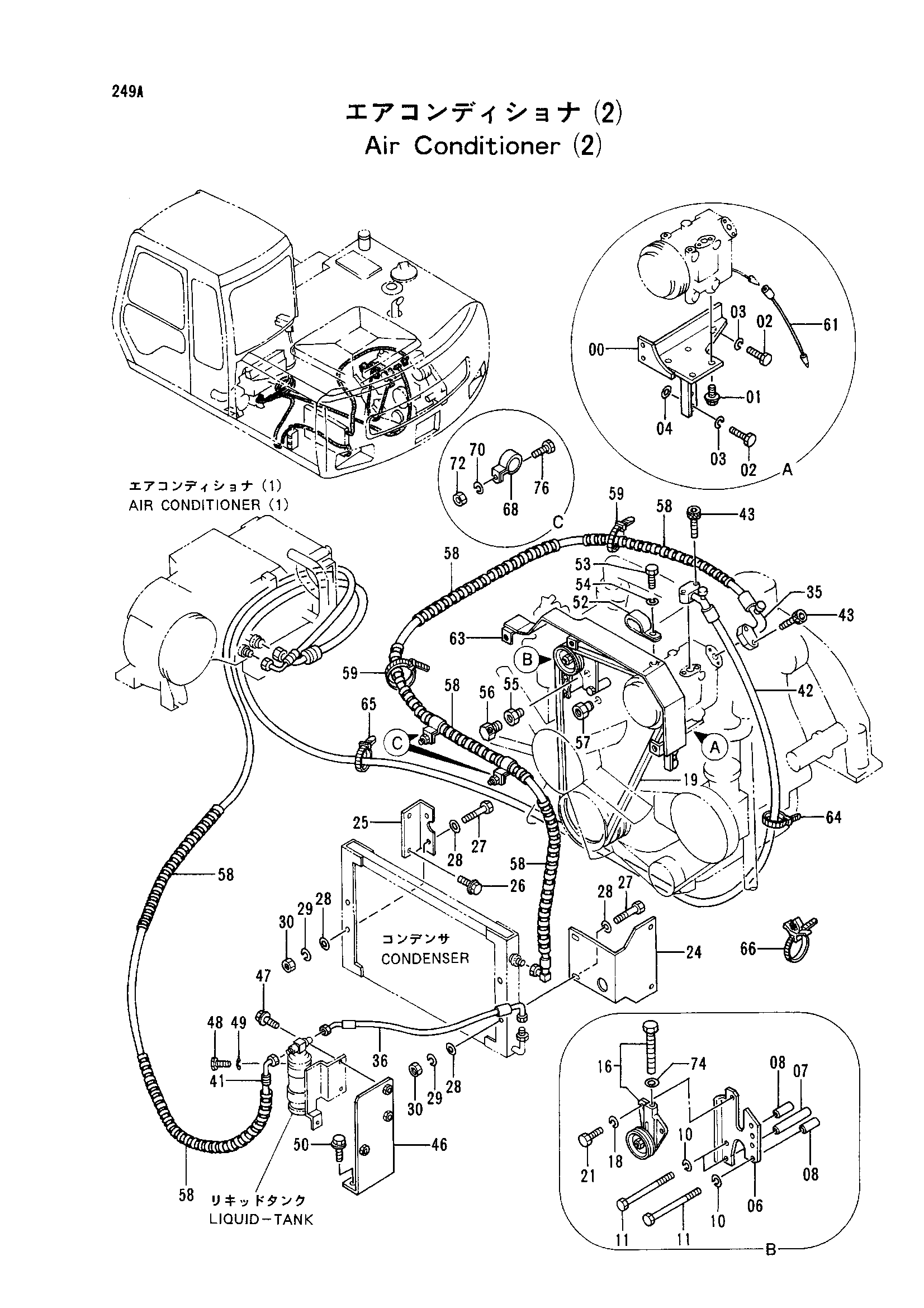

Заводская схема «Кондиционер (2)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8054723	Кронштейн	1
01	J011025	Болт с шайбой	4
02	M111025	Болт	4
03	A590910	Пружинная шайба	4
04	A590110	Плоская шайба	2
06	9739444	Кронштейн	1
07	4302651	Проставка	1
08	4302652	Проставка	2
10	A590910	Пружинная шайба	3
11	4302823	Болт	3
16	4302653	Шкив	1
18	A590908	Пружинная шайба	2
19	4302654	Ремень V	1
21	M220820	Болт	2
24	4302649	Кронштейн	1
25	4302650	Кронштейн	1
26	J021020	Болт с шайбой	2
27	J900640	Болт	4
28	A590106	Плоская шайба	8
29	A590906	Пружинная шайба	4
30	M500605	Гайка	4
35	4302656	Шланг радиатора	1
36	4302657	Шланг радиатора	1
41	4269776	Шланг радиатора	1
42	4302655	Шланг радиатора	1
43	M340830	Болт с внутренним шестигранником	4
46	9736271	Пластина	1
47	J010825	Болт с шайбой	3
48	J900616	Болт	2
49	A590906	Пружинная шайба	2
50	J011025	Болт с шайбой	2
52	4192034	Зажим	1
53	J901020	Болт	1
54	A590910	Пружинная шайба	1
55	94-1609	Втулка	1
56	4062965	Адаптер	1
57	4156947	Адаптер	1
58	4044420	Защитный кожух	6
59	4055312	Ленточный зажим	10
61	4302976	Жгут проводов	1
63	8054795	Крышка	1
64	4303967	Ленточный зажим	3
65	4121859	Ленточный зажим	5
66	4254600	Зажим	1
68	4190264	Зажим	2
70	A590010	Пружинная шайба	2
72	J950010	Гайка	2
74	A590108	Плоская шайба	2
76	J901020	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
