Аутригер трубопроводы (ходовая часть) — HITACHI EX100WD-2

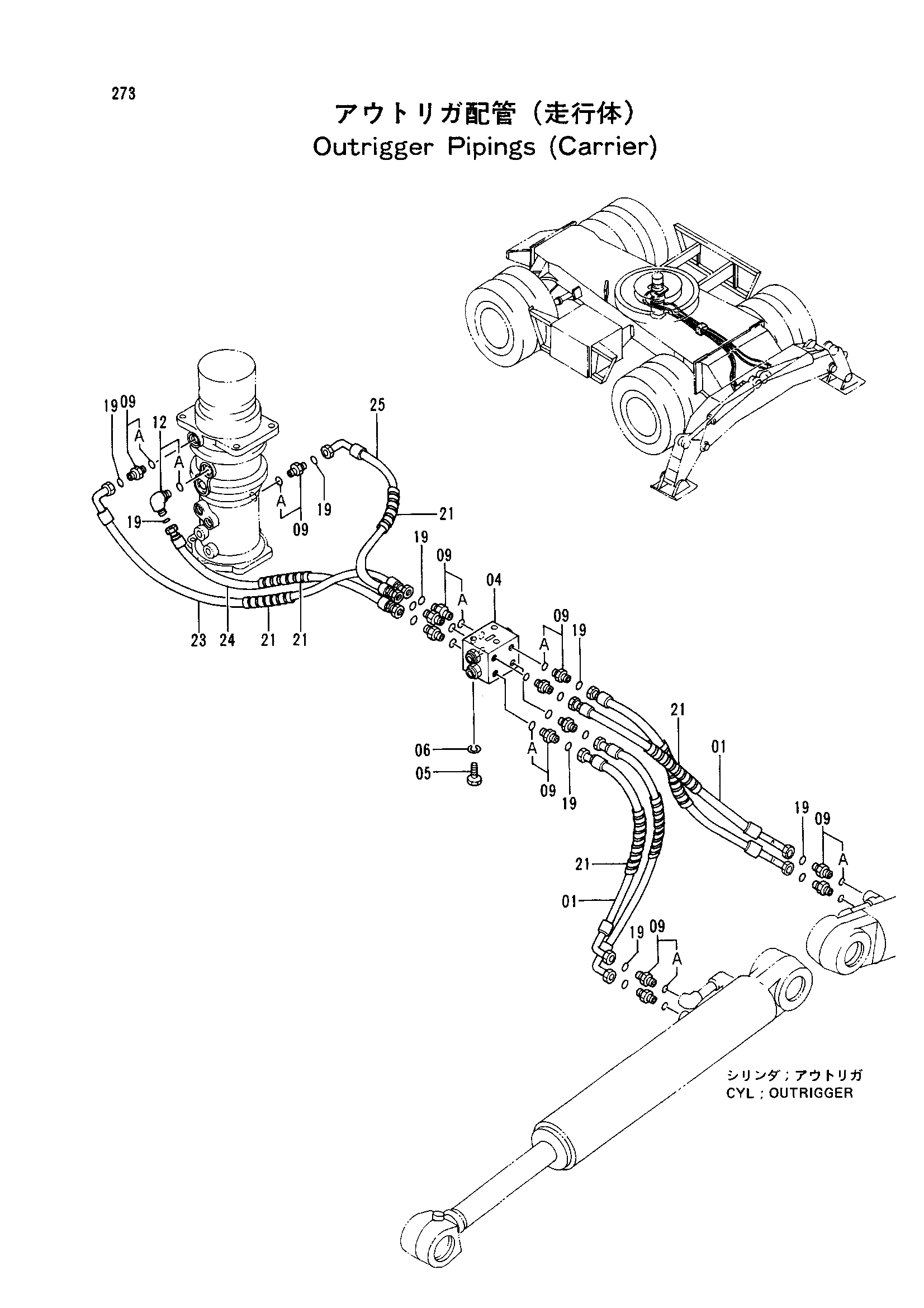

Заводская схема «Аутригер трубопроводы (ходовая часть)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4294152 | Шланг | 4 |
| 04 | 4276228 | Обратный клапан | 1 |
| 05 | J900802 | Болт | 3 |
| 06 | A590908 | Пружинная шайба | 3 |
| 09 | 4189602 | Адаптер | 13 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200580 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 14 |
| 21 | 4044420 | Защитный кожух | 7 |
| 23 | 4294153 | Шланг | 1 |
| 24 | 4293557 | Шланг | 1 |
| 25 | 4294149 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
