Ход трубопроводы (2) — HITACHI EX100WD-2

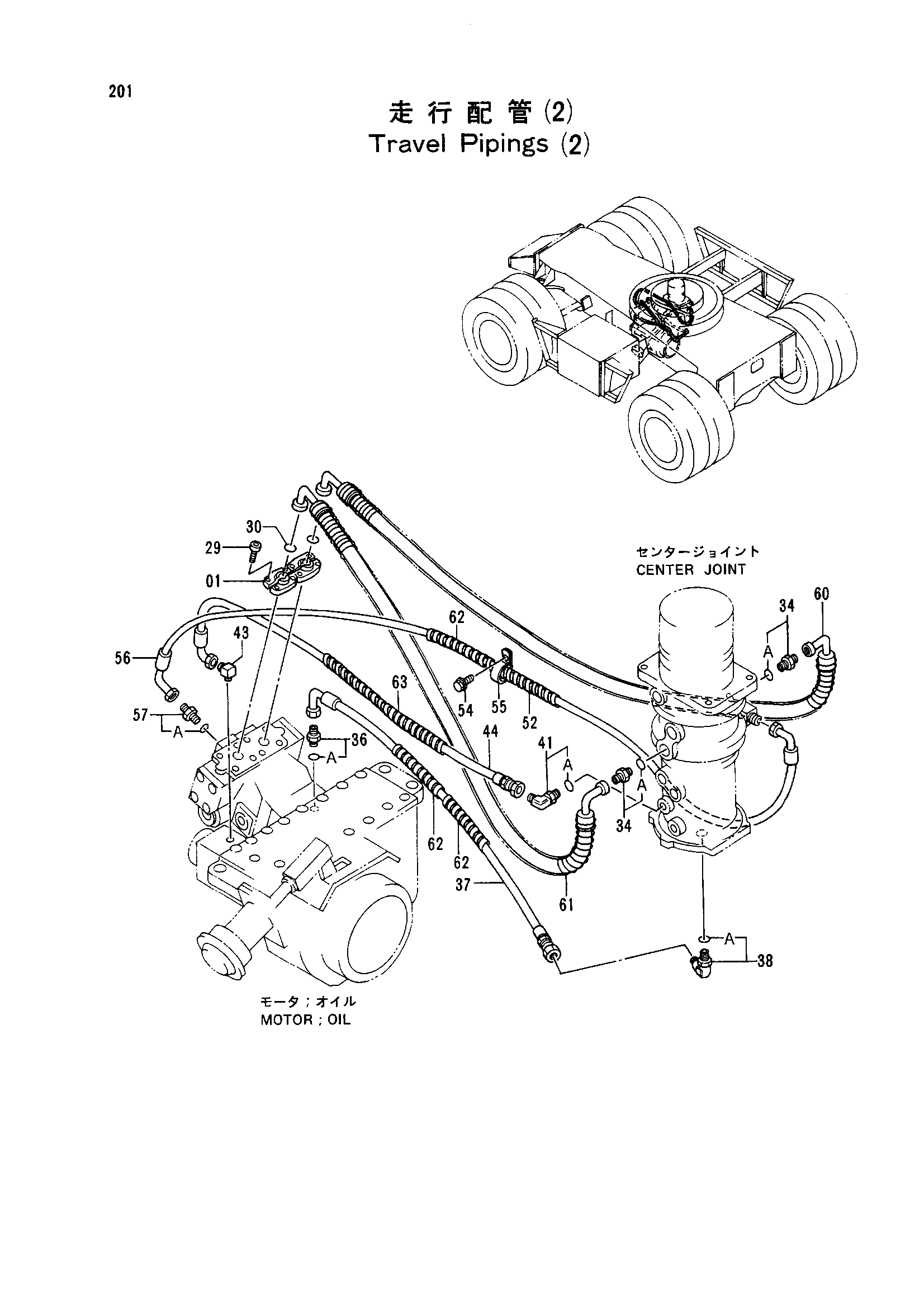

Заводская схема «Ход трубопроводы (2)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085560 | Разъёмный фланец | 4 |
| 29 | M341240 | Болт с внутренним шестигранником | 8 |
| 30 | 966993 | Уплотнительное кольцо | 2 |
| 34 | 4189619 | Адаптер | 2 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4154668 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4282549 | Шланг | 1 |
| 38 | 4219345 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4154670 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4154656 | Угловой штуцер | 1 |
| 44 | 4294160 | Шланг | 1 |
| 52 | 4044420 | Защитный кожух | 1 |
| 54 | J011020 замена: J011025 | Болт с шайбой | 1 |
| 54 | J011025 | Болт с шайбой | 1 |
| 55 | 4190264 замена: 4190291 | Зажим | 1 |
| 55 | 4190291 | Зажим | 1 |
| 56 | 4294159 | Шланг | 1 |
| 57 | 4221290 | Адаптер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4294156 | Шланг | 1 |
| 61 | 4294157 | Шланг | 1 |
| 62 | 4044420 | Защитный кожух | 3 |
| 63 | 4044420 | Защитный кожух | 1 |
| 63 | 4133527 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
