Аутригер — HITACHI EX100WD-2

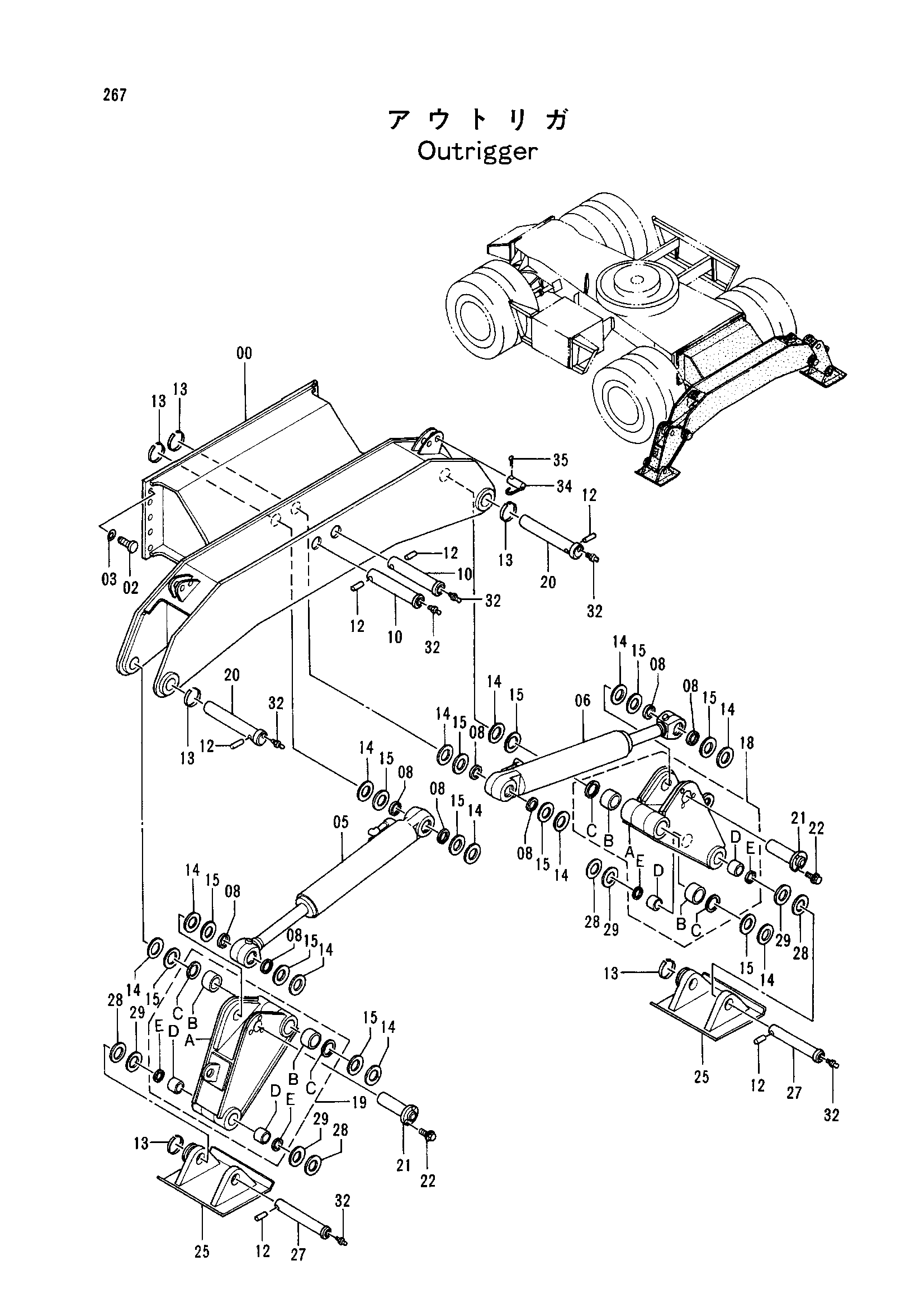

Заводская схема «Аутригер» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050680 | Беам оут-риггер | 1 |
| 02 | J932055 | Болт | 20 |
| 03 | 4018545 | Шайба | 20 |
| 05 | 4274590 | Гидроцилиндр. (левый) | 1 |
| 06 | 4274591 | Гидроцилиндр. (правый) | 1 |
| 08 | 4065687 | Пылезащитное уплотнение | 8 |
| 10 | 3034220 | Палец | 2 |
| 12 | 4065689 | Палец | 6 |
| 13 | 4065688 | Кольцо | 6 |
| 14 | 4075357 | Шайба 1.0 | 12 |
| 15 | 4075358 | Шайба 2.0 | 12 |
| 18 | 8050676 | Аутригер в сборе (правый) | 1 |
| 18A | 7024279 | Аутригер | 1 |
| 18B | 4139353 | Втулка | 2 |
| 18C | 4065687 | Пылезащитное уплотнение | 2 |
| 18D | 4128474 | Втулка | 2 |
| 18E | 4082194 | Пылезащитное уплотнение | 2 |
| 19 | 8050677 | Аутригер в сборе (левый) | 1 |
| 19A | 7024280 | Аутригер | 1 |
| 19B | 4139353 | Втулка | 2 |
| 19C | 4065687 | Пылезащитное уплотнение | 2 |
| 19D | 4128474 | Втулка | 2 |
| 19E | 4082194 | Пылезащитное уплотнение | 2 |
| 20 | 3054638 | Палец | 2 |
| 21 | 8016840 | Палец | 2 |
| 22 | J011230 | Болт с шайбой | 6 |
| 25 | 8050678 | Поплавок | 2 |
| 27 | 3055954 | Палец | 2 |
| 28 | 4082148 | Шайба 1.0 | 4 |
| 29 | 4082149 | Шайба 2.0 | 4 |
| 32 | J75481 | Пресс-маслёнка | 6 |
| 34 | 9726346 | Стопорный палец | 2 |
| 35 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
