Электрооборудование (3-2) — HITACHI EX100WD-2

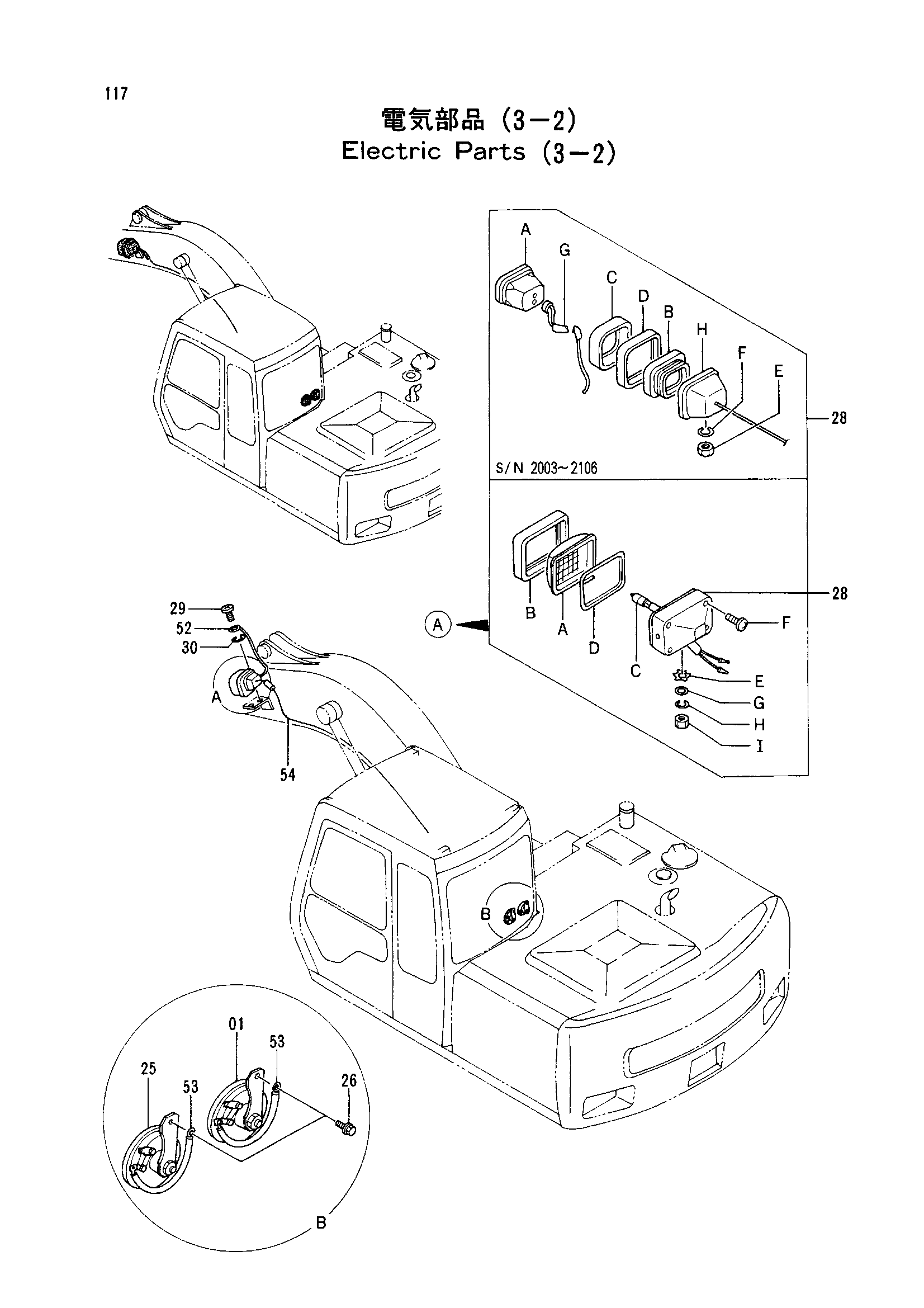

Заводская схема «Электрооборудование (3-2)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705 | Звуковой сигнал (HI) | 1 |
| 25 | 4191499 | Звуковой сигнал (LO) | 1 |
| 26 | J020825 | Болт с шайбой | 2 |
| 28 | 4189254 замена: 4295833 | Фонарь головка в сборе | 1 |
| 28 | 4295833 замена: 4314613 | Фонарь головка в сборе | 1 |
| 28 | 4314613 | Фонарь головка в сборе | 1 |
| 28A | 4163596 | Фонарь | 1 |
| 28A | 4307023 | Рассеиватель | 1 |
| 28B | 4163597 | Держатель | 1 |
| 28B | 4307024 | Рама | 1 |
| 28C | 4208957 | Лента | 1 |
| 28C | 4307025 | Лампа | 1 |
| 28D | 4208958 | Лента | 1 |
| 28D | 4307028 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28E | M501411 замена: J952014 | Гайка | 1 |
| 28F | 4307027 | Винт | 1 |
| 28F | A590914 | Пружинная шайба | 1 |
| 28G | 4253033 | Жгут проводов | 1 |
| 28G | A590114 | Шайба | 1 |
| 28H | 4253032 | Корпус | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 29 | M430613 | Винт | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 52 | 4254604 | Жгут проводов провод(стрела освещение масса) | 1 |
| 53 | 4254603 | Жгут проводов провод(звуковой сигнал масса) | 2 |
| 54 | 4261622 | Жгут проводов провод(стрела освещение) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
