Обратный клапан — HITACHI EX100WD-2

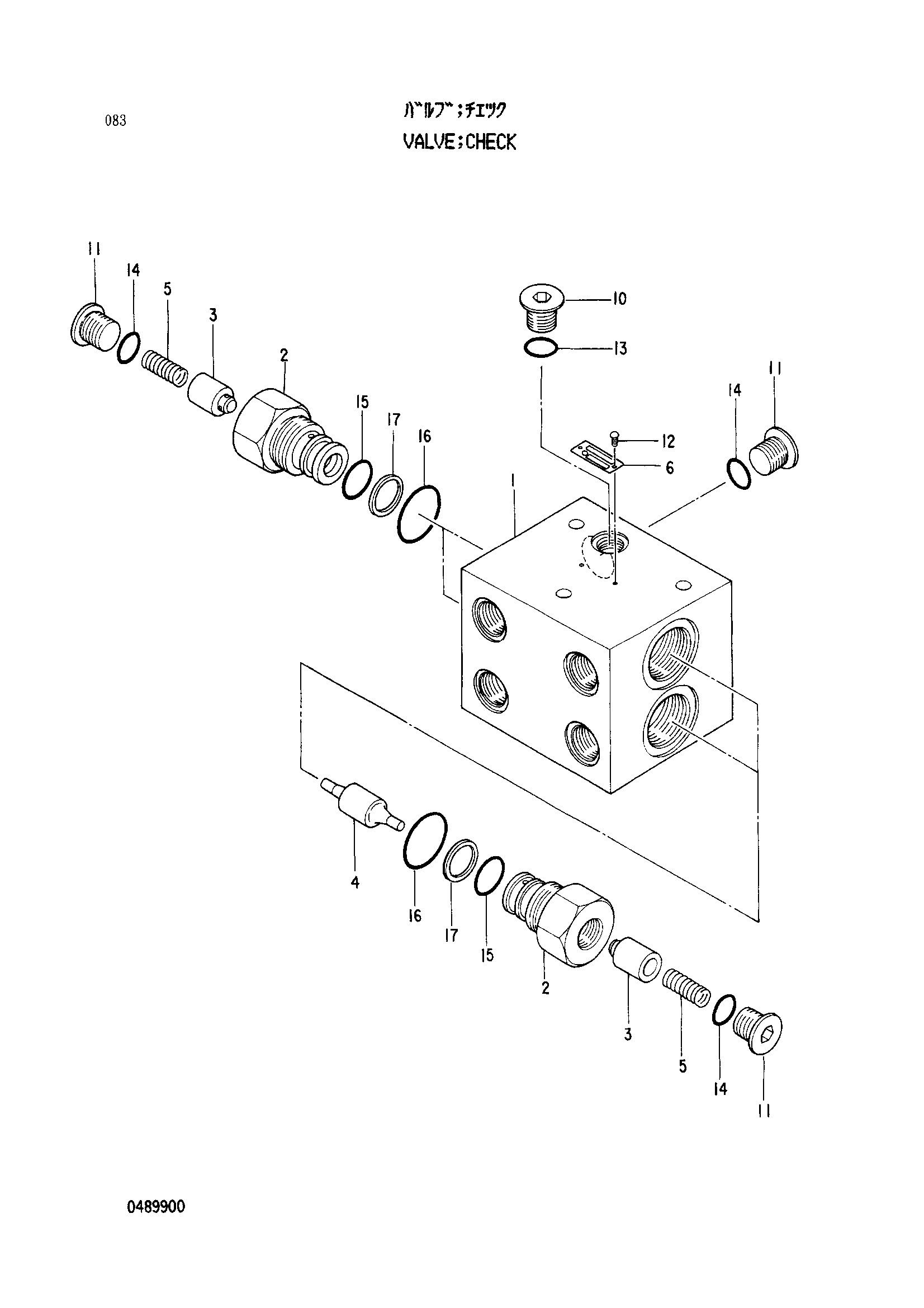

Заводская схема «Обратный клапан» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4276228 | Обратный клапан | 1 | |
| 1 | 0489801 | Корпус | 1 |
| 2 | 0381302 | Втулка | 4 |
| 3 | 0381303 | Плунжер | 4 |
| 4 | 0381304 | Поршень | 2 |
| 5 | 0381305 | Пружина | 4 |
| 10 | 0343512 | Пробка | 1 |
| 11 | 0343611 | Пробка | 5 |
| 13 | 4506408 | Уплотнительное кольцо | 1 |
| 14 | 4506418 | Уплотнительное кольцо | 5 |
| 15 | 4506420 | Уплотнительное кольцо | 4 |
| 16 | 4509182 | Уплотнительное кольцо | 4 |
| 17 | 4027959 | Опорное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
