Ход трубопроводы (1) — HITACHI EX100WD-2

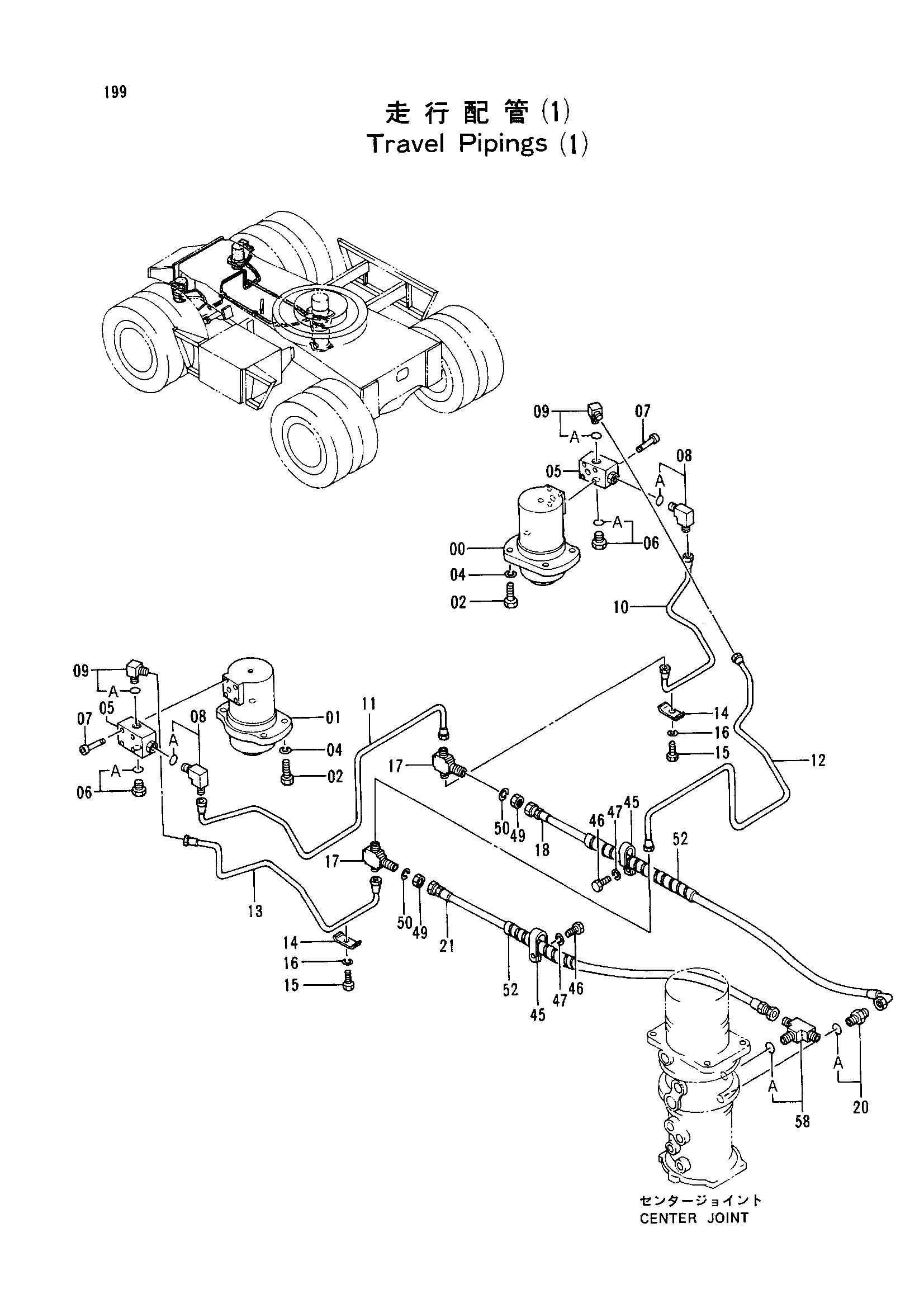

Заводская схема «Ход трубопроводы (1)» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262652 | Гидроцилиндр. (правый) | 1 |
| 01 | 4262651 | Гидроцилиндр. (левый) | 1 |
| 02 | J901450 | Болт | 8 |
| 04 | A590914 | Пружинная шайба | 8 |
| 05 | 4227459 | Обратный клапан | 2 |
| 06 | 4092534 | Пробка | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | M340865 | Болт с внутренним шестигранником | 8 |
| 08 | 4231683 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4209704 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8049406 | Трубка | 1 |
| 11 | 8049407 | Трубка | 1 |
| 12 | 8049408 | Трубка | 1 |
| 13 | 8049409 | Трубка | 1 |
| 14 | 4043942 | Хомут трубки | 2 |
| 15 | J900822 | Болт | 2 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | 4280282 | Тройник | 2 |
| 18 | 4244546 | Шланг | 1 |
| 20 | 4200467 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4269849 | Шланг | 1 |
| 45 | 4190253 замена: 4190282 | Зажим | 2 |
| 45 | 4190282 | Зажим | 2 |
| 46 | J901016 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 49 | 4202531 | Гайка | 2 |
| 50 | A590916 | Пружинная шайба | 2 |
| 52 | 4044420 | Защитный кожух | 2 |
| 58 | 4270784 | Тройник | 1 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
