Рама — HITACHI EX100WD-2

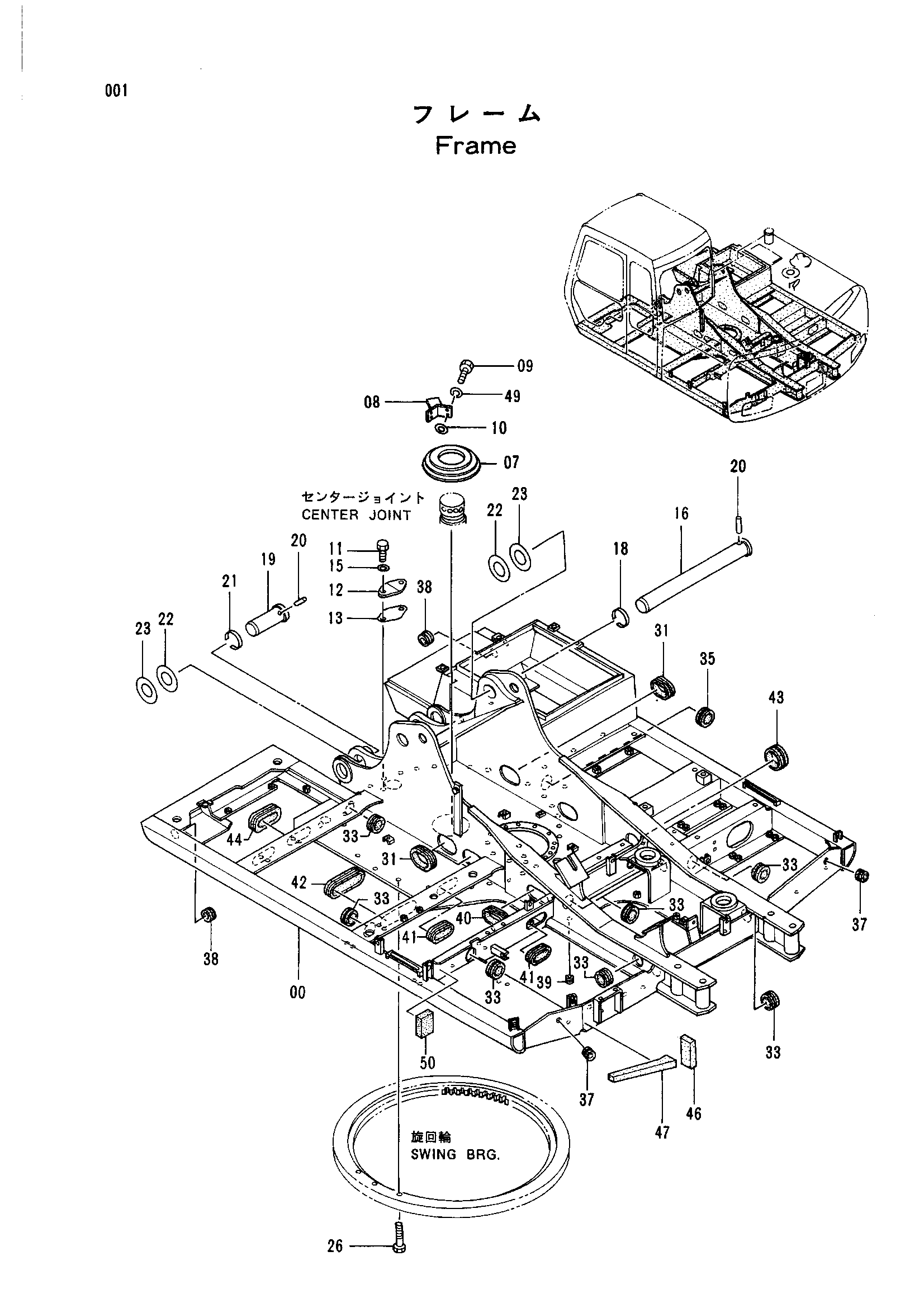

Заводская схема «Рама» для HITACHI EX100WD-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003391 | Рама основной | 1 |
| 07 | 4262728 | Крышка резиновый | 1 |
| 08 | 8048969 | Ограничитель | 1 |
| 09 | J011230 | Болт с шайбой | 4 |
| 09 | J931230 | Болт | 4 |
| 10 | 4086891 | Шайба | 4 |
| 11 | J901025 | Болт | 2 |
| 12 | 4255799 | Крышка | 1 |
| 13 | 4164735 | Манжета | 1 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | 3050671 | Палец | 1 |
| 18 | 4098716 | Кольцо | 1 |
| 19 | 3051616 | Палец | 2 |
| 20 | 4106307 | Палец | 3 |
| 21 | 4098716 | Кольцо | 2 |
| 22 | 4252331 | Регулировочная шайба 1.0 | 4 |
| 23 | 4252332 | Регулировочная шайба 2.0 | 4 |
| 26 | J931890 | Болт | 28 |
| 31 | 4201750 | Резиновая втулка | 3 |
| 33 | 4509404 | Резиновая втулка | 10 |
| 35 | 4087462 | Резиновая втулка | 1 |
| 37 | 4186003 | Резиновая втулка | 2 |
| 38 | 4184582 | Резиновая втулка | 2 |
| 39 | 4196453 | Резиновая втулка | 1 |
| 40 | 4276062 | Резиновая втулка | 1 |
| 41 | 4264106 | Резиновая втулка | 2 |
| 42 | 4202008 | Резиновая втулка | 1 |
| 43 | 4283927 | Резиновая втулка | 1 |
| 44 | 4284537 | Резиновая втулка | 1 |
| 46 | 4284550 | Резиновая прокладка | 1 |
| 47 | 4284551 | Резиновая прокладка | 1 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | 4336757 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
